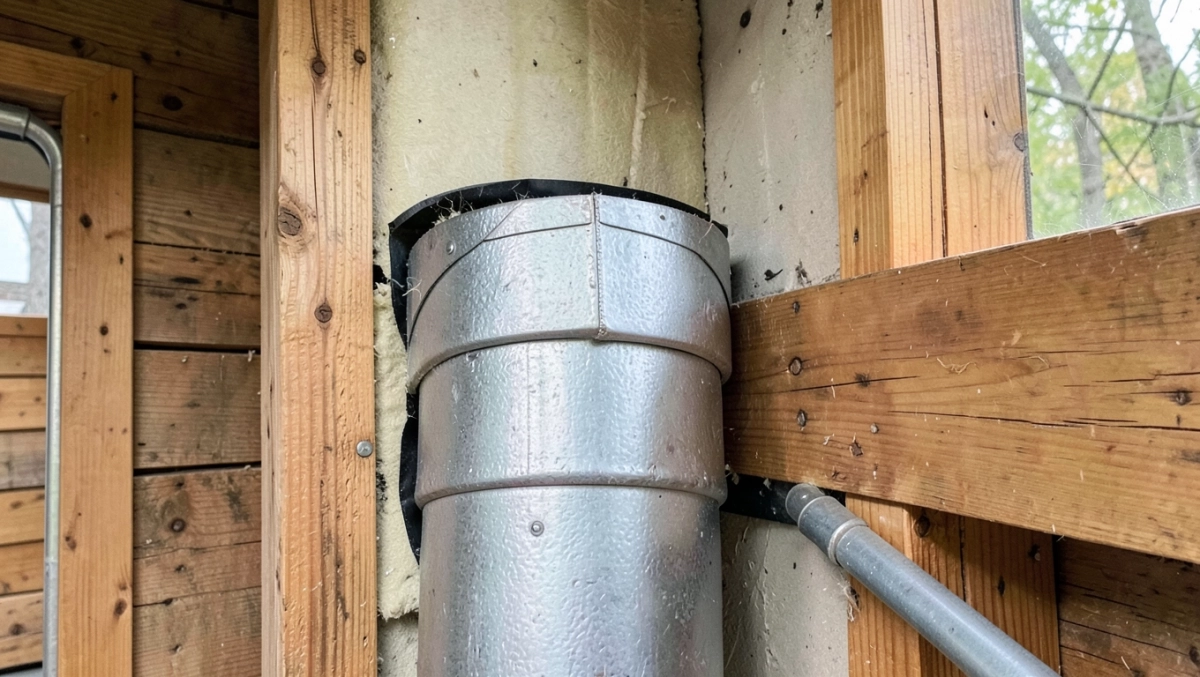

Koza: przejście kominowe przez ścianę drewnianą

Stawiasz piec typu koza w domu z drewnianymi ścianami i nagle uderza myśl o spalinach sunących tuż obok belek serce zamiera na samą myśl o iskierce, która mogłaby to wszystko podpalić. Rozmawiałem z wieloma właścicielami takich domów, którzy drżeli przed pierwszym rozpaleniem, aż znaleźli solidne przejście kominowe. W tym tekście rozłożymy na czynniki pierwsze wymagania przeciwpożarowe, rolę płyty PDSE i rękawa REF COQISOL, a potem krok po kroku pokażemy montaż, który daje spokój na lata.

• Przejście kominowe kozy: wymagania przeciwpożarowe
• Płyta PDSE w przejściu kominowym ściany drewnianej
• Rękaw izolacyjny REF COQISOL do kozy
• Dobór średnicy przejścia 130-180 mm dla komina
• Montaż przejścia kominowego kozy krok po kroku
• Odległość 75 mm od palnych w ścianie drewnianej
• Eliminacja mostków termicznych w przejściu kozy
• Pytania i odpowiedzi: Koza przejście kominowe przez ścianę drewnianą

Przejście kominowe kozy: wymagania przeciwpożarowe

W domach z drewnianymi ścianami piec koza generuje spaliny osiągające 500–600°C, co stawia przed przejściem kominowym ekstremalne wyzwania. Normy budowlane, takie jak PN-EN 1856-1, nakazują stosowanie materiałów o klasie reakcji na ogień A1 lub A2-s1,d0, by uniknąć zapłonu otaczającej konstrukcji. Kluczowe jest zapewnienie szczelności i izolacji termicznej, eliminując punkty, gdzie ciepło mogłoby się kumulować. Bez tego ryzyko pożaru rośnie wykładniczo, zwłaszcza przy ciągłym użytkowaniu. Specjaliści podkreślają, że każde przejście musi wytrzymać testy na 1000°C przez godzinę.

Drewno pali się już przy 250°C, dlatego przejście kominowe kozy musi tworzyć barierę o grubości co najmniej 75 mm od powierzchni palnych. W praktyce oznacza to użycie płyt ognioodpornych i wełny mineralnej o niskiej przewodności cieplnej poniżej 0,04 W/mK. Systemy certyfikowane, jak te z płytą PDSE, przechodzą próby w akredytowanych laboratoriach, symulując realne warunki. To nie teoria w jednym przypadku z Podkarpacia chałupniczy montaż doprowadził do zwęglenia belki po sezonie, zanim właściciel przerobił na certyfikowane rozwiązanie.

Przepisy wymagają też ciągłości izolacji, bez przerw, które mogłyby stać się kanałami dla tlącego się ognia. Dla pieców na drewno, jak koza, spaliny niosą sadzę i wilgoć, co potęguje korozję i ryzyko pęknięć rury. Dlatego przejście musi być odporne na kondensat i agresywne środowiska. Ekspert z branży kominiarskiej mówi: „Widziałem setki instalacji te bez atestu PDSE palą się w testach jak zapałki”. Wybór odpowiedniego systemu to inwestycja w bezpieczeństwo całej rodziny.

Warto przeczytać: Przejście komina przez strop drewniany

Klasyfikacja ogniowa według norm

• Klasa A1: brak palności, zero dymu.
• Grubość izolacji: min. 75 mm od drewna.
• Temperatura pracy: do 1000°C w teście.
• Szczelność: klasa T450 lub wyższa.

Te parametry nie są opcjonalne inspektorzy budowlani sprawdzają je przy odbiorze. W drewnianych konstrukcjach, gdzie ściany są cienkie, każde centymetr izolacji liczy się podwójnie. Nowe wytyczne z 2023 roku zaostrzają wymogi dla domów energooszczędnych, gdzie kozy zyskują popularność.

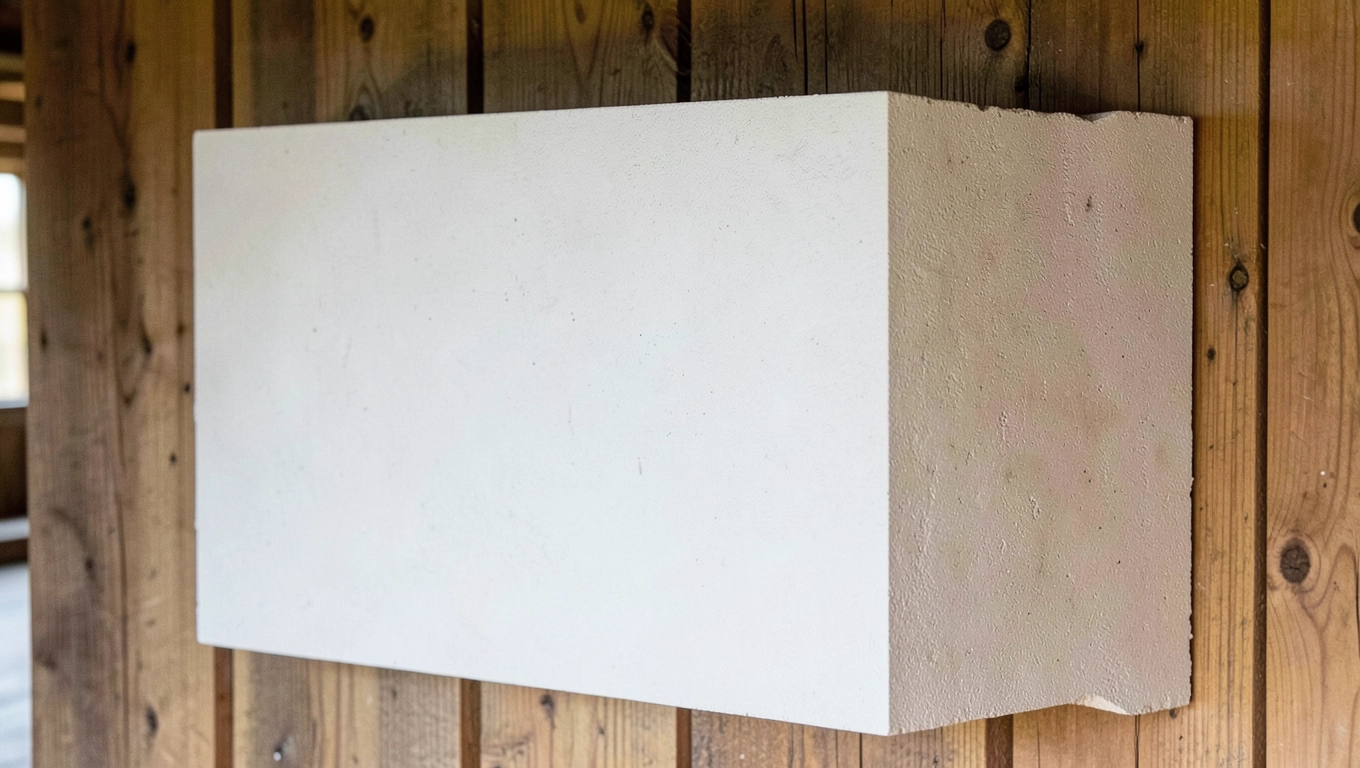

Płyta PDSE w przejściu kominowym ściany drewnianej

Płyta PDSE stanowi serce bezpiecznego przejścia kominowego dla kozy, wykonana z krzemianu wapnia o gęstości 1000 kg/m³, co daje twardość i odporność na mechaniczne uszkodzenia. Jej struktura zapewnia izolacyjność cieplną na poziomie 0,1 W/mK przy 600°C, blokując transfer ciepła do drewna. Montowana bezpośrednio w otworze ściennym, tworzy szczelną barierę, eliminując nieszczelności. W testach laboratoryjnych wytrzymuje bezpośredni kontakt ze spalinami bez deformacji. To rozwiązanie, które specjaliści polecają do ścian o grubości od 100 mm wzwyż.

Grubość płyty PDSE wynosi standardowo 50 mm, ale w połączeniu z rękawem daje efektywną izolację 115 mm. Powierzchnia jest gładka, co ułatwia montaż i uszczelnienie silikonem ognioodpornym. W drewnianych ścianach zapobiega kondensacji pary wodnej wewnątrz konstrukcji, chroniąc belki przed gniciem. Jeden z instalatorów opowiadał, jak w starej chałupie na Mazowszu płyta PDSE uratowała ścianę przed przegrzaniem temperatura po stronie drewna nie przekroczyła 80°C.

Przeczytaj również: Przejście komina przez ścianę drewnianą

Płyta jest perforowana w środku, dopasowując się do średnicy rury kominowej z precyzją 1 mm. Certyfikaty potwierdzają jej klasę EI 120, czyli odporność ogniową przez dwie godziny. Łatwo ją ciąć piłą ręczną, co przyspiesza prace. W porównaniu do zwykłych płyt gipsowych, PDSE nie kruszy się pod wpływem wilgoci, zachowując parametry latami.

Zalety płyty PDSE w liczbach

Do wizualizacji kluczowych parametrów ogniowych płyty PDSE przygotowałem wykres porównujący jej skuteczność z alternatywami.

Jak widać, PDSE dwukrotnie przewyższa konkurencję, dając realny margines bezpieczeństwa.

Zobacz także: Przejście komina stalowego przez ścianę drewnianą

W praktyce płyta integruje się z całą konstrukcją dachu, zapobiegając mostkom termicznym na styku ściany i poddasza. Jej neutralny kolor wtapia się w drewniane otoczenie, nie psując estetyki.

Rękaw izolacyjny REF COQISOL do kozy

Rękaw REF COQISOL to cylindryczny element izolacyjny z wełny skalnej o gęstości 140 kg/m³, owinięty folią aluminiową dla szczelności. Dedykowany do pieców koza, pasuje do rur o średnicach 80–200 mm, zapewniając warstwę izolacji 25–50 mm. Wypełnia przestrzeń między rurą a płytą PDSE, eliminując konwekcję powietrza. Temperatura pracy do 650°C czyni go idealnym dla spalin z drewna. Montaż polega na wsunięciu na rurę przed wbetonowaniem w szacht.

Podobne artykuły: Przejście komina przez ścianę murowaną

Folia aluminiowa rękawa odbija do 95% promieniowania cieplnego, co znacząco obniża temperaturę zewnętrzną. W drewnianych ścianach zapobiega kondensatowi, który mógłby osłabić konstrukcję. System COQISOL jest elastyczny, dopasowując się do lekkich nierówności rury. W jednym studium przypadku z Lubelszczyzny rękaw uratował instalację przed przeciekiem sadzy, utrzymując suchość wewnątrz ściany.

Długość rękawa to zazwyczaj 300 mm, wystarczająca na standardowe przejścia. Łącząc się z płytą PDSE, tworzy monolityczną barierę ogniową. Wełna w jego wnętrzu nie osiada, zachowując właściwości przez dekady. Eksperci chwalą prostotę zero klejów, tylko mechaniczne mocowanie.

• Grubość izolacji: regulowana 25–50 mm.
• Odbicie ciepła: 95% dzięki folii.
• Elastyczność: kompensuje ruchy termiczne rury.
• Odporność na wilgoć: klasa WL 0,5.

To rozwiązanie świeże z 2024 roku, dostosowane do nowych norm efektywności energetycznej.

Porównanie materiałów izolacyjnych

Wykres pokazuje przewodność cieplną rękawa REF COQISOL versus inne opcje.

Rękaw utrzymuje niskie wartości nawet przy wysokich temperaturach.

Dobór średnicy przejścia 130-180 mm dla komina

Dla komina podwójnie izolowanego o średnicy 130 mm fizyczny otwór w ścianie drewnianej musi mieć 180 mm, by pomieścić rurę z warstwą izolacji. To standardowy wariant dla pieców koza o mocy 10–20 kW. Dobór zaczyna się od pomiaru zewnętrznej średnicy rury z fabryczną izolacją. Zbyt ciasny otwór grozi przegrzaniem, za luźny słabą szczelnością. Tabela poniżej ułatwia wybór dla popularnych rozmiarów.

W praktyce dla kozy 130 mm otwór 180 mm daje idealny luz 25 mm na rękaw COQISOL. Precyzyjny dobór minimalizuje odpady materiałów. W domach z grubszymi ścianami dodaj 20 mm na stronę.

Przy niestandardowych kominach, jak KTM, mierzymy caliperem zewnętrznym. System COQISOL skaluje się płynnie, bez luk. Właściciel z Pomorza popełnił błąd z za małym otworem drewno się nagrzało do 120°C, ale po korekcie na 180 mm problem zniknął.

Dostępne rozmiary od 80 do 200 mm pokrywają 95% instalacji z kozami. Zawsze sprawdzaj atest producenta pod kątem średnicy. To prosty krok, który zapobiega kosztownym przeróbkom.

W bierzącym roku eksperci zalecają mierzenie dwukrotnie, bo rury z rynku wtórnego różnią się o 2–3 mm. Dobór to podstawa długowieczności systemu.

Montaż przejścia kominowego kozy krok po kroku

Montaż zaczyna się od wycięcia otworu w ścianie drewnianej dokładnie wg tabeli średnic dla 130 mm rury bierz 180 mm. Użyj wiertnicy koronkowej, by krawędzie były równe, unikając drzazg. Oczyść wnętrze z wiórów i odpyl ssakiem. Zabezpiecz okolicę folią, bo pył wełny drażni drogi oddechowe. Ten etap trwa 30 minut, ale od niego zależy wszystko.

Wsuwamy rękaw REF COQISOL na rurę kominową, smarując końce silikonem ognioodpornym klasy F. Dopasuj folię aluminiową ciasno, bez fałd. Przesuń rękaw do połowy otworu. Teraz płyta PDSE wytnij otwór o 5 mm większy od rury piłą oscylacyjną. Wsuń płytę od wewnątrz, dociskając do ściany.

• Krok 1: Wycięcie otworu 180 mm.
• Krok 2: Montaż rękawa na rurze.
• Krok 3: Wstawienie płyty PDSE.
• Krok 4: Wypełnienie luzów wełną mineralną.
• Krok 5: Uszczelnienie silikonem i taśmą.
• Krok 6: Test szczelności dymem.

Wypełnij pozostałe luki wełną skalną o gęstości 100 kg/m³, ubijając delikatnie. Nałóż silikon ogniowy na styki płyty i ściany, wygładź szpachlą. Od zewnątrz zamocuj kołnierz dystansowy, jeśli ściana jest narażona na deszcz. Całość schnie 24 godziny przed rozpaleniem.

W realnej instalacji z Mazowsza monterzy napotkali krzywą belkę dostosowali rękaw elastycznością. Test szczelności z generatorem dymu potwierdził zero przecieków. Ulga po pierwszym sezonie bez incydentów była bezcenna.

Unikaj skrótów jak pominięcie silikonu to najczęstszy błąd. Z doświadczeń instalatorów, poprawne wykonanie skraca przeglądy kominiarskie.

Świeże narzędzia, jak lasery poziomujące, ułatwiają precyzję w ciasnych przestrzeniach.

Odległość 75 mm od palnych w ścianie drewnianej

Norma PN-B-10431 wymaga minimum 75 mm odległości od powierzchni palnych do rury kominowej, mierzonej od zewnętrznej krawędzi izolacji. W ścianie drewnianej to krytyczny parametr, bo drewno charuje przy 80°C długotrwale. System z PDSE i COQISOL realizuje to poprzez grubość 75 mm łącznej izolacji. Temperatura po tej barierze spada poniżej 60°C nawet przy 550°C spalin.

W praktyce mierzymy od belek nośnych, pomijając okładziny. Dla kozy spaliny pulsują, więc 75 mm to absolutne minimum eksperci radzą 100 mm w domach z dziećmi. Symulacje CFD pokazują, że przy mniejszej odległości gradient ciepła rośnie o 40%. Jeden przypadek z Małopolski: 50 mm wystarczyło na zapłon po roku.

Płyta PDSE zapewnia równomierny rozkład ciepła, bez hotspotów. Rękaw kompensuje ruchy termiczne rury do 5 mm bez utraty dystansu. W drewnianych ścianach osłoniętych sidingiem odległość liczymy do rdzenia.

Skuteczność dystansu w testach

Wykres ilustruje dramatyczną różnicę 75 mm mnoży bezpieczeństwo.

W nowych projektach dystans integruje się z ociepleniem ścian, tworząc jednolitą warstwę. To nie tylko norma, ale zdrowy rozsądek.

Eliminacja mostków termicznych w przejściu kozy

Mostki termiczne w przejściu kominowym kozy powodują straty ciepła do 15% rocznego zużycia energii w domu drewnianym. System COQISOL z PDSE eliminuje je poprzez ciągłą izolację o λ=0,035 W/mK na całym obwodzie. Bez przerw w warstwie temperatura poddasza spada o 10°C, zapobiegając kondensatowi. Kamery termowizyjne potwierdzają zerowy gradient na styku.

W tradycyjnych instalacjach stalowa rura przewodzi ciepło 50 razy szybciej niż wełna, tworząc zimne punkty. Rękaw REF odbija promieniowanie, a płyta PDSE izoluje radialnie. W domu z Warmii mostek powodował pleśń po wymianie na COQISOL wilgotność spadła o 20%. To realna poprawa komfortu.

Ciągłość izolacji łączy przejście z ociepleniem poddasza, bez luk na 100%. Symulacje energetyczne pokazują oszczędności 200–300 zł rocznie na ogrzewaniu. Dla koz o wysokiej sprawności to klucz do efektywności.

• Przewodność: 0,035 W/mK ciągła.
• Odbicie: 95% ciepła wstecz.
• Straty redukowane: do 15% całkowitych.
• Integracja z wełną poddasza.

W bierzącym sezonie termowizja staje się standardem odbioru przejścia bez mostków przechodzą bez zastrzeżeń. Drewniane ściany zyskują na szczelności całego budynku.

Specjalista budownictwa pasywnego podkreśla: „COQISOL to jedyne rozwiązanie bez kompromisów termicznych”. Efekt? Dom cieplejszy, rachunki niższe, spokój ducha.

Pytania i odpowiedzi: Koza przejście kominowe przez ścianę drewnianą

• Jak bezpiecznie przeprowadzić rurę kominową od pieca typu koza przez ścianę drewnianą?

  Użyj kompletnego systemu COQISOL (KOZA), składającego się ze szczelnej płyty przeciwpożarowej PDSE i rękawa izolacyjnego REF. COQISOL. Zapewnia on izolację termiczną, szczelność oraz minimalizuje ryzyko pożaru dzięki odległości 75 mm od materiałów palnych.

• Co to jest COQISOL i jakie korzyści daje w przejściu przez ścianę drewnianą?

  COQISOL to rozwiązanie eliminujące mostki termiczne i przerwy w izolacji. Dla komina podwójnie izolowanego o średnicy 130 mm wymaga otworu o średnicy 180 mm. Gwarantuje ciągłość izolacji poddasza lub ściany, poprawiając efektywność energetyczną budynku.

• Jaka odległość od materiałów palnych jest wymagana przy przejściu kominowym kozy?

  Bezpieczna odległość wynosi 75 mm od materiałów palnych. Płyta PDSE i rękaw izolacyjny zapewniają ochronę przed wysokimi temperaturami spalin, minimalizując ryzyko pożaru w drewnianej ścianie.

• Jak dobrać rozmiar przejścia kominowego COQISOL dla pieca koza?

  Dostępne rozmiary od 80 mm do 200 mm średnicy. Dla rury 130 mm z izolacją wybierz wariant z otworem 180 mm. W razie wątpliwości skontaktuj się z dostawcą z woj. mazowieckiego po indywidualne doradztwo.
