Planujesz montaż kominka i chcesz uniknąć pułapek, które psują efekt marzeń o ciepłym wnętrzu? Zrozumiem Twoje obawy to nie tylko estetyka, ale bezpieczeństwo całej rodziny. W tym artykule skupimy się na kluczowych aspektach: sprawdzeniu nośności stropu według polskich norm, precyzyjnym obliczaniu obciążenia, przygotowaniu niepalnego podłoża oraz schemacie montażu wkładu kominkowego z płaszczem wodnym. Te kroki zapewnią solidną podstawę do samodzielnej instalacji lub świadomego zlecenia fachowcom.

Montaż kominka

Nośność stropu przy montażu kominka

Przed umieszczeniem kominka sprawdź nośność stropu, bo to fundament bezpieczeństwa. W domach jednorodzinnych stropy często projektowano bez uwzględnienia ciężkich urządzeń grzewczych. Kominek tradycyjny lub z płaszczem wodnym waży od kilkuset kilogramów, co może obciążyć konstrukcję ponad miarę. Zawsze zacznij od dokumentacji budynku lub konsultacji z konstruktorem. Ignorowanie tego kroku grozi pęknięciami, a nawet zawaleniem. Pamiętaj, że samodzielny montaż wymaga weryfikacji tych parametrów na starcie.

Typowe stropy drewniane wytrzymują mniejsze obciążenia niż żelbetowe. Dla kominka o masie powyżej 300 kg powierzchnia rozkładowa musi być większa. Obudowa z kamienia czy granitu dodatkowo zwiększa ciężar. Fachowcy mierzą ugięcie stropu pod obciążeniem testowym. Jeśli budynek starszy niż 20 lat, wzmocnienie staje się prawie pewne. Bezpieczeństwo przewyższa tu wszelkie oszczędności.

W blokach wielorodzinnych nośność regulują odrębne normy spółdzielni. Zgłoś zamiar montażu kominka z wyprzedzeniem. Dokumentuj pomiary zdjęciami i protokołami. To chroni przed sporami z sąsiadami czy ubezpieczycielem. Samodzielnie możesz użyć poziomicy i wagi do wstępnej oceny. Profesjonalna ekspertyza kosztuje, ale oszczędza nerwy.

Sprawdź: Montaż kominka cena

Polskie normy obciążenia stropu kominkiem

Polskie normy PN-EN 1991-1-1 określają minimalną nośność stropu w budynkach jednorodzinnych na 150 kg na metr kwadratowy. Dotyczy to użytkowego obciążenia stałego i zmiennego. Kominek klasyfikuje się jako obciążenie stałe, wymagające rozkładu na większą powierzchnię. Normy te obowiązują od lat, ale starsze domy mogą nie spełniać wymagań. Zawsze odwołuj się do aktualnej wersji normy podczas planowania. Montaż bez zgodności grozi odpowiedzialnością karną.

W normach podkreśla się konieczność uwzględnienia całej obudowy kominka. Płaszcz wodny dodaje masy przez wymiennik ciepła. Strop musi przenosić obciążenie bez odkształceń przekraczających 1/300 rozpiętości. Dla kominków wolnostojących norma wymaga atestu producenta. Samodzielna instalacja potrzebuje projektu budowlanego z obliczeniami. Profesjonaliści z uprawnieniami budowlanymi podpisują takie dokumenty.

Normy różnią się dla stropów drewnianych i betonowych. W drewnianych dopuszczalne obciążenie spada do 100 kg/m² bez wzmocnienia. Kominki z płaszczem wodnym podlegają dodatkowym przepisom sanitarnym. Zgłoszenie do nadzoru budowlanego jest obowiązkowe dla urządzeń powyżej 50 kW. To formalność, ale kluczowa dla legalności. Sprawdź normy na stronach ministerstwa infrastruktury.

Dowiedz się więcej: Montaż kominka z rozprowadzeniem ciepłego powietrza cena

Obliczanie powierzchni obciążenia kominka

Powierzchnia obciążenia stropu to obszar kominka powiększony o 0,6 m w każdym kierunku. Dla wymiarów montażowych 0,5 m x 0,7 m obliczysz ją jako (0,6 + 0,5 + 0,6) x (0,6 + 0,7 + 0,6) = 1,7 m x 1,9 m = 3,23 m². Ta metoda rozkłada ciężar równomiernie. Użyj miarki i kalkulatora na miejscu. Dokładność zapobiega błędom konstrukcyjnym. Schematycznie narysuj to na papierze milimetrowym.

Wymiary kominka (m)Powierzchnia kominka (m²)Powierzchnia obciążenia (m²)
0,5 x 0,70,353,23 0,4 x 0,60,242,56 0,6 x 0,80,484,04

Tabela pokazuje przykłady dla popularnych rozmiarów. Mnożąc przez 150 kg/m², uzyskasz dopuszczalną masę. Dla 3,23 m² to 484 kg. Dostosuj do swojego modelu kominka. Jeśli obudowa szersza, pomiary powtórz. To prosty krok do samodzielnego montażu.

Przy nieregularnych kształtach stosuj przybliżenie prostokątem. Oprogramowanie CAD ułatwia precyzję dla zaawansowanych. W starszych stropach dodaj margines 20% bezpieczeństwa. Obliczenia zapisz w raporcie. Podziel się nimi z instalatorem, jeśli zlecasz usługę.

Przeczytaj również: Demontaż kominka cena

Masa kominka i obciążenie stropu

Maksymalna masa kominka dla powierzchni 0,35 m² wynosi 484 kg przy normie 150 kg/m². Wkłady kominkowe ważą 100-300 kg, obudowa podwaja tę wartość. Kamienne płyty dodają 200 kg łatwo. Sprawdź etykietę producenta na dokładną wagę. Przekroczenie limitu wymaga wzmocnienia. Bezpieczny margines to 80% normy.

Kominki z płaszczem wodnym są cięższe o 50-100 kg przez stalowy wymiennik. Wypełnij wodą testowo po montażu, by symulować pełną masę. Strop drewniany ugina się widocznie pod takim ciężarem. Mierz ugięcie niwelatorem. Jeśli przekracza 2 mm, wzmocnij natychmiast. Masa dynamiczna podczas palenia rośnie przez rozszerzalność.

Powiązane tematy: Prawidłowy montaż kominka

Lżejsze modele kominkowe nie wymagają zmian w stropie. Wybierz stalowe wkłady bez masywnej obudowy. Rozkład masy na nogach redukuje punktowe obciążenia. Profesjonalne usługi ważą całość dźwigiem. Samodzielnie użyj wagi platformowej po częściowym montażu.

Niepalne podłoże pod kominkiem

Kominek tradycyjny i kominkowy z płaszczem wodnym montuj wyłącznie na niepalnym podłożu. Betonowy podkład o grubości min. 10 cm spełnia normy. Płyty z wełny mineralnej i kamienia łączą izolację z nośnością. Uszczelnij silikonem ognioodpornym. To chroni przed pożarem od iskier. Podłoże musi być równe, sprawdzone poziomnicą.

  • Przygotuj podkład betonowy B20 o nośności 2000 kg/m³.
  • Ułóż izolację termiczną 5 cm grubości.
  • Mocuj wkład kominkowy kotwami stalowymi.
  • Sprawdź szczelność połączeń przed rozruchem.

Podłoga drewniana wymaga pełnej wymiany na niepalną. Płytki ceramiczne nie wystarczą bez podkładu. W łazienkach z płaszczem wodnym dodaj hydroizolację. Koszt materiałów to 500-1000 zł. Samodzielny montaż oszczędza na robociźnie.

Przeczytaj również: Samodzielny montaż kominka

Normy pożarowe PN-B-02855 wymagają odległości 20 cm od ścian palnych. Ekran metalowy odbija ciepło. Testuj temperaturę po pierwszym paleniu. Profesjonaliści stosują atestowane systemy.

Wzmocnienie stropu do montażu kominka

Wzmacniaj strop belkami stalowymi HEA pod obszarem kominka. Dla 400 kg potrzeba dwutej 150x150 mm. Zespawaj z istniejącą konstrukcją. Konstruktor obliczy przekrój dokładnie. Koszt to 2000-5000 zł plus robocizna. Samodzielnie unikaj, chyba że masz doświadczenie spawalnicze.

Stropy drewniane wzmacniaj płytami OSB na legarach. Rozłóż obciążenie na 2 m² dodatkowo. Belek stalowych unikaj w wilgotnych piwnicach. Po wzmocnieniu sprawdź stateczność statykiem. Formalnie zgłoś zmianę w starostwie. To podstawa ubezpieczenia.

Nowoczesne metody to włókna węglowe klejone do belek. Zwiększają nośność o 50% bez ciężaru. Aplikuj po oczyszczeniu powierzchni. Fachowcy z certyfikatem gwarantują trwałość. Dla samodzielnych kursy online z wideo.

W blokach wzmocnienie wymaga zgody administracji. Dokumentuj prace zdjęciami. Testuj obciążeniem piaskiem przed montażem kominka.

Schemat montażu kominka z płaszczem wodnym

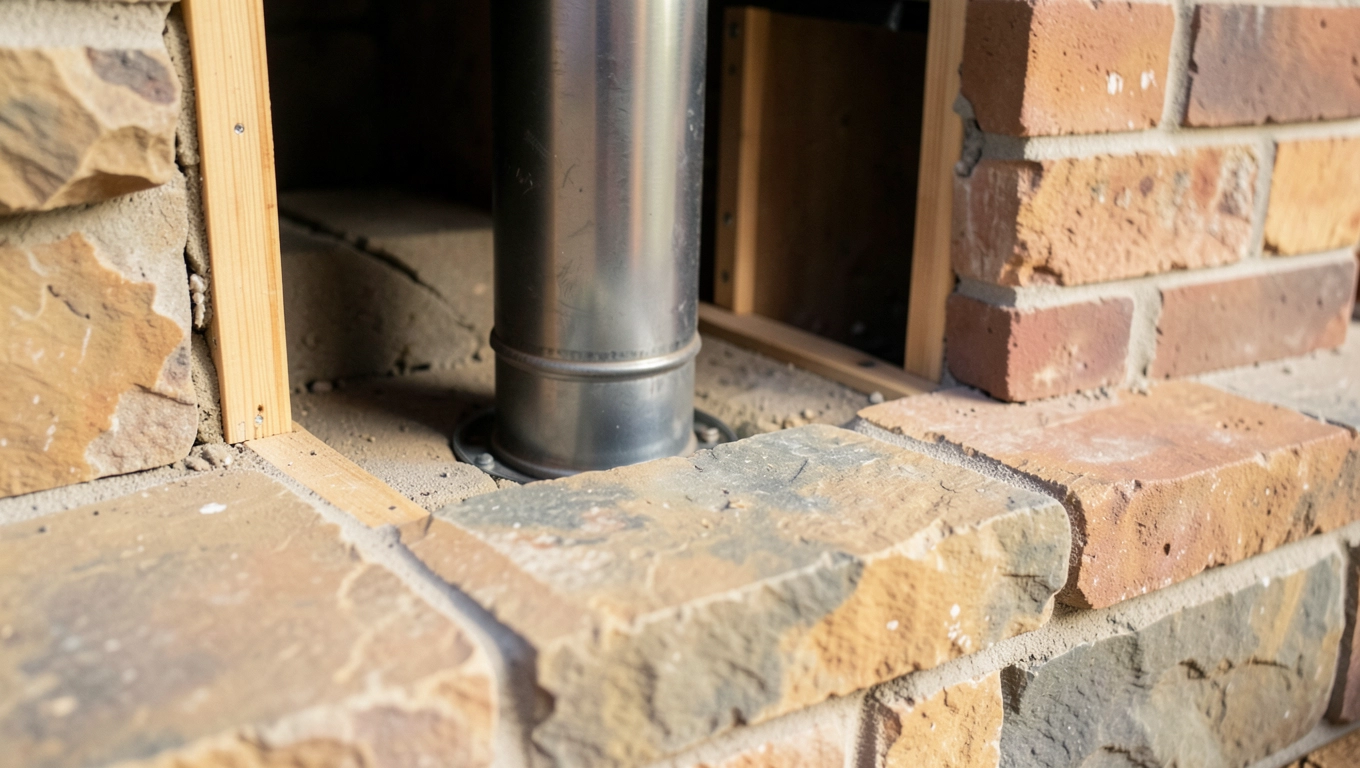

Schemat montażu zaczyna się od przygotowania otworu w stropie pod rurę dymową. Wytnij zgodnie z średnicą 150-200 mm. Zamontuj trójnik z klapą rewizyjną. Podłącz do komina murowanego lub stalowego. Sprawdź ciągność ciągu termometrem. To krok bezpieczeństwa przed instalacją wkładu.

  • 1. Połóż niepalne podłoże i wyrównaj.
  • 2. Ustaw ramę nośną z kątowników.
  • 3. Wsuń wkład kominkowy z płaszczem, wypoziomuj.
  • 4. Podłącz instalację hydrauliczną: wlot/zwrot wody, zawory bezpieczeństwa.
  • 5. Obuduj materiałem ognioodpornym, zostaw szczeliny dylatacyjne.
  • 6. Zamontuj drzwiczki i szybę ceramiczną.
  • 7. Przepal testowo z dala od łatwopalnych rzeczy.

Instalacja hydrauliczna wymaga uprawnień gazowych F. Połącz z kotłem CO przez wymiennik. Napełnij wodą, odpowietrz pompą. Ciśnienie testowe 1,5 bara. Samodzielnie ryzykujesz awarię, zleć hydraulikowi. Schemat uprość na rysunku dla wizualizacji.

Bezpieczeństwo: detektor CO i gaśnica proszkowa obok. Zgłoś instalację do gazowni. Regularnie czyść sadzę. Profesjonalna usługa obejmuje atest i pomiar ciągu. To kończy samodzielny montaż bezpiecznie.

Pytania i odpowiedzi dotyczące montażu kominka

  • Na jakim podłożu należy montować kominek tradycyjny lub z płaszczem wodnym?

    Kominek tradycyjny (z schematem kominkowym) oraz wkład kominkowy z płaszczem wodnym należy montować wyłącznie na niepalnym podłożu o odpowiedniej nośności, aby zapewnić bezpieczeństwo konstrukcji i uniknąć ryzyka pożaru.

  • Jaka jest wymagana nośność stropu według polskich norm?

    Zgodnie z polskimi normami, strop w budynku jednorodzinnym musi przenosić obciążenie co najmniej 150 kg na każdy metr kwadratowy. Powierzchnia obciążenia obejmuje obszar kominka powiększony o 0,6 m w każdym kierunku.

  • Jak obliczyć powierzchnię obciążenia stropu dla kominka?

    Dla powierzchni montażowej kominka 0,5 × 0,7 m powierzchnia obciążenia stropu wynosi (0,6 + 0,5 + 0,6) × (0,6 + 0,7 + 0,6) = 3,23 m². Maksymalna masa kominka o powierzchni 0,35 m² to 484 kg (150 kg/m² × 3,23 m²).

  • Czy zawsze trzeba wzmacniać strop przed montażem kominka?

    Kominki produkowane przez KAW-MET można instalować bez wzmacniania stropu. W przypadku niepewności co do konstrukcji stropu lub znaczącego zwiększenia masy przez osprzęt i obudowę (np. kamień, granit) należy wzmocnić podłoże.
