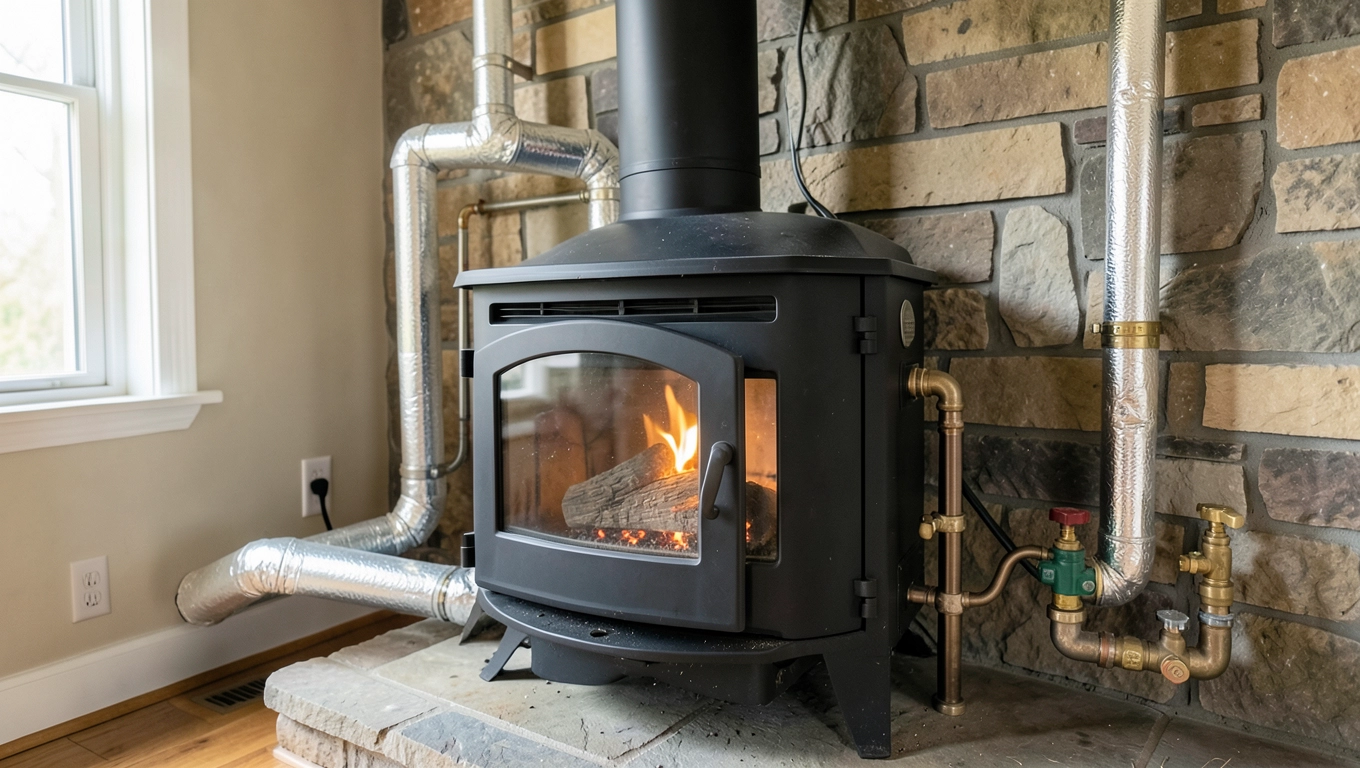

Podłączenie kominka z płaszczem wodnym do instalacji CO krok po kroku

Masz kominek z płaszczem wodnym, a cała reszta domu pracuje w układzie zamkniętym pod ciśnieniem, z podłogówką i pompą ciepła. To codzienny dylemat inwestorów, którzy nie chcą rezygnować z żywego ognia w salonie, a jednocześnie nie zamierzają burzyć dobrze działającej instalacji grzewczej. Rozwiązaniem jest płytowy wymiennik ciepła, który rozdziela oba obiegi jak tarcza nieprzepuszczalna dla mieszania się czynników, ale przepuszczalna dla energii. Poniżej znajdziesz konkretną ścieżkę doboru, montażu i eksploatacji takiego układu, bez marketingowego szumu i bez pomijania fizyki, która stoi za każdym jego elementem.

• Dlaczego kominek z płaszczem wodnym nie dogaduje się z nowoczesną instalacją
• Wymiennik płytowy do kominka z płaszczem wodnym dobór mocy
• Schemat podłączenia kominka z płaszczem wodnym do instalacji co
• Wymiennik ciepła do kominka z płaszczem wodnym montaż i najczęstsze błędy
• Układ otwarty a zamknięty po stronie kominka fizyczne różnice
• Konserwacja i objawy zanieczyszczenia wymiennika
• Normy i wymagania prawne
• Orientacyjny kosztorys w trzech wariantach
• Checklist przed oddaniem instalacji do użytku
• Dane i normy

Dlaczego kominek z płaszczem wodnym nie dogaduje się z nowoczesną instalacją

Kominek z płaszczem wodnym to w gruncie rzeczy kocioł na paliwo stałe, tylko ukryty za szybą. Nie posiada automatycznej regulacji mocy, więc jego moc grzewcza zmienia się od 30% do 110% wartości nominalnej, zależnie od ilości drewna i fazy spalania. Taki zakres pracy wymaga otwartego naczynia wzbiorczego, które kompensuje rosnącą objętość wody, gdy temperatura rośnie z 20°C do nawet 90°C w ciągu godziny.

Instalacja zamknięta z kolei nie toleruje skoków temperatury i ciśnienia. Podłogówka wymaga stabilnych 35-45°C na zasilaniu, a pompa ciepła grzeje wodę na poziomie 28-55°C, z tolerancją ciśnienia rzędu 1,5-2,5 bar. Wpięcie kominka bezpośrednio do takiego układu oznaczałoby albo zagotowanie wody w płaszczu, albo trwałe niszczenie pompy ciepła przy każdym rozpaleniu.

Tu właśnie wchodzi wymiennik płytowy, nazywany też separatorem obiegów. Po stronie kominka utrzymuje ciśnienie atmosferyczne i otwarte naczynie wzbiorcze. Po stronie domu zostaje układ zamknięty pod ciśnieniem, z własnym zabezpieczeniem i własną logiką sterowania. Płyty wymiennika przewodzą ciepło z jednej strony na drugą, fizycznie nie mieszając przy tym wody z obu obiegów.

Brak separatora przy bezpośrednim wpięciu kominka do układu zamkniętego to najczęstsza przyczyna awarii, w której gotuje się woda w płaszczu, a zbiornik przeponowy zaczyna pracować jako otwarty, co kończy się interwencją kominiarską lub straży pożarnej.

Wymiennik płytowy do kominka z płaszczem wodnym dobór mocy

Zasada jest prosta i wynika z fizyki: każde 10 kW mocy kominka wymaga minimum 0,3 m² powierzchni wymiany ciepła w wymienniku płytowym. To wynik, który sprawdza się od ponad dwóch dekad, niezależnie od producenta urządzenia. Mniejsza powierzchnia oznacza za niską temperaturę na zasilaniu, większe osadzanie się kamienia i wreszcie awarię po dwóch-trzech sezonach.

Materiał płyt ma znaczenie nie tylko cenowe. Stal kwasoodporna 1.4404 wytrzymuje temperaturę do 110°C i agresywne kondensaty powstające przy rozruchu zimnego kominka. Stal nierdzewna 1.4301 tańsza, ale wrażliwsza na chlorek wody sieciowej i na długotrwałe przegrzanie. Jeśli woda w instalacji przekracza 200 mg/l chlorków, różnica cenowa szybko przeradza się w koszt wymiany wymiennika po pięciu sezonach.

Przyłącza dobiera się do średnicy rury wychodzącej z płaszcza wodnego. Najczęściej spotykane to DN20 (3/4 cala) dla kominków do 15 kW, DN25 (1 cal) dla 15-25 kW oraz DN32 (5/4 cala) dla mocy powyżej 25 kW. Zbyt mały króciec wymiennika przy większym przepływie oznacza spadek ciśnienia rzędu 0,4-0,6 bar, co słyszalnie szumi w pompie i wyraźnie skraca jej żywotność.

Powyższe wartości obejmują zarówno kompaktowe wymienniki serii Ba-12, jak i większe Ba-32 przeznaczone do kominków hybrydowych. Rozpiętość cenowa wynika z materiału płyt i obecności wbudowanego sprzęgła hydraulicznego.

Dobierając wymiennik do kominka 15 kW, wybierz model z 12-16 płytami o łącznej powierzchni minimum 0,45 m², a nie najtańszą konstrukcję 10-cio płytową, która nominalnie ma tę samą moc, ale nie radzi sobie z rozruchem przy temperaturze -10°C na zewnątrz i wychłodzonym płaszczu.

Schemat podłączenia kominka z płaszczem wodnym do instalacji co

Najprostszy układ, w którym kominek wspomaga ogrzewanie podłogowe, wygląda następująco. Od płaszcza wodnego idą dwie rury do wymiennika płytowego zamontowanego w kotłowni. Po stronie kominka pracuje pompa obiegowa o wydajności dobranej do mocy płaszcza (zwykle 1500-2500 l/h dla 15 kW), otwarte naczynie wzbiorcze o pojemności minimum 8% całkowitej objętości wody w obiegu kominka oraz zawór termiczny zabezpieczający przed przegrzaniem.

Po drugiej stronie wymiennika mamy już obieg domu. Pompa obiegowa wymusza przepływ wody przez wymiennik do sprzęgła hydraulicznego, a stamtąd do rozdzielacza podłogówki. Sprzęgło rozdziela strumienie o różnych temperaturach i zapobiega mieszaniu się obiegów o różnym oporze hydraulicznym. W tym układzie kominek grzeje wodę do 45-55°C, dokładnie w zakresie idealnym dla podłogówki.

Wariant bardziej rozbudowany dodaje kocioł gazowy lub pompę ciepła. Sprzęgło hydrauliczne SCZ-2ob pełni wtedy rolę wspólnego zbiornika buforowego o pojemności około 40-60 litrów. Kominek grzeje jedną stronę sprzęgła, kocioł drugą, a pompy sterowane termostatycznie dobierają priorytet na podstawie temperatury zewnętrznej. Sterownik z czujnikiem temperatury powietrza decyduje, czy uruchomić kominek, kocioł, czy oba naraz.

Lista komponentów w wariancie hybrydowym wygląda tak:

• wymiennik płytowy 0,45-0,60 m² (12-20 kW)
• pompy obiegowe klasy A, dwie sztuki (po jednej na obieg)
• naczynie wzbiorcze otwarte 30-50 l po stronie kominka
• naczynie przeponowe 18-24 l po stronie instalacji domu
• sprzęgło hydrauliczne ze stali nierdzewnej
• zawory odcinające z filtrami siatkowymi
• termenty i manometry po obu stronach wymiennika

Nigdy nie instaluj wymiennika bez zaworów odcinających z obu stron. Bez nich każda wymiana uszczelki oznacza spuszczanie wody z całej instalacji, a zimą to scenariusz zamarzającej podłogówki w ciągu godziny.

Wymiennik ciepła do kominka z płaszczem wodnym montaż i najczęstsze błędy

Pozycja wymiennika ma znaczenie większe, niż się wydaje na pierwszy rzut oka. Montaż pionowy pozwala naturalnie odpowietrzyć układ przez górny króciec. Montaż poziomy zmusza do instalacji dodatkowego odpowietrznika, bo gazy rozpuszczone w wodzie zbierają się w najwyższym punkcie wymiennika i tworzą korki powietrzne, które drastycznie obniżają sprawność wymiany ciepła. W skrajnych przypadkach powietrze odcza zasilanie i pompa pracuje na sucho, kończąc żywotność wirnika w ciągu tygodni.

Przeciwprądowe podłączenie to kolejna sprawa, której nie warto ignorować. Ciepła woda z kominka wchodzi górą po jednej stronie, zimna woda z podłogówki wchodzi dołem po drugiej stronie. Konfiguracja współprądowa (obie ruchome w tym samym kierunku) obniża sprawność wymiennika o 15-20%, bo różnica temperatur szybko się wyrównuje w pierwszych płytach. Wymiennik współprądowy musi być wtedy o 25% większy, żeby uzyskać tę samą wydajność.

Izolacja termiczna wymiennika to nie kwestia komfortu, tylko czysta fizyka. Otulina z pianki EPDM o grubości 20 mm obniża straty ciepła do otoczenia o 80%, a w pomieszczeniu o temperaturze 18°C utrzymuje temperaturę zewnętrznej powierzchni poniżej 35°C, co eliminuje ryzyko poparzenia przy dotyku. Bez izolacji wymiennik oddaje 5-10% mocy grzewczej w powietrze kotłowni, której nie da się odzyskać. Koszt izolacji (130-250 PLN) zwraca się w ciągu jednego sezonu przy mocy 15 kW.

Lista najczęstszych błędów montażowych, które widuje się w praktyce:

• Dobranie wymiennika poniżej zalecanej powierzchni płyt dla danej mocy
• Montaż poziomy zamiast pionowego bez dodatkowego odpowietrznika
• Brak izolacji termicznej, szczególnie przy wymiennikach w nieogrzewanej kotłowni
• Pominięcie zaworów odcinających, co uniemożliwia serwis bez spuszczania wody
• Brak odpowietrznika automatycznego w najwyższym punkcie obiegu

Przed pierwszym uruchomieniem instalacja wymaga próby ciśnieniowej. Ciśnienie próbne wynosi 4 bar przez 30 minut, bez spadku wskazań manometru. Po stronie kominka próba ciśnieniowa nie obowiązuje, bo układ pracuje przy ciśnieniu atmosferycznym, ale warto sprawdzić szczelność połączeń wodą z barwnikiem lub pianką.

Układ otwarty a zamknięty po stronie kominka fizyczne różnice

Warto sobie uświadomić, że kominek po jednej stronie wymiennika żyje w świecie fizyki XIX wieku. Ciśnienie atmosferyczne, naturalna cyrkulacja w razie awarii pompy, otwarte naczynie wzbiorcze kompensujące wzrost objętości wody. Woda w płaszczu może w skrajnym przypadku osiągnąć 95°C, a układ nadal nie eksploduje, bo nadmiar wydostaje się przez otwarte naczynie.

Po drugiej stronie wymiennika panuje rzeczywistość współczesnych instalacji. Ciśnienie 1,5 bar, pompa sterowana elektronicznie, naczynie przeponowe jako bufor bezpieczeństwa, automatyka reagująca na temperaturę z dokładnością do 1°C. Tu każdy skok powyżej 85°C oznacza natychmiastowe odcięcie palnika lub zrzut ciepła na zawór mieszający.

Taki dualizm wymusza wyraźną granicę. Wymiennik płytowy ją materializuje. Bez niego kominek musiałby współpracować z instalacją zamkniętą bezpośrednio, a to scenariusz, który producent płaszcza wodnego opisuje w instrukcji jednym zdaniem: niedopuszczalne.

Konserwacja i objawy zanieczyszczenia wymiennika

Wymiennik płytowy nie jest urządzeniem bezobsługowym. Kamień kotłowy osadza się na płytach od strony wody twardszej, zwykle od strony kominka, gdzie temperatura wody osiąga 60-80°C. Po dwóch sezonach warstwa kamienia o grubości 1 mm obniża sprawność wymiany ciepła o 15%. Po czterech sezonach ta sama warstwa redukuje przepływ do tego stopnia, że pompa zaczyna hałasować, a kominek nie jest w stanie oddać pełnej mocy.

Objawy, które sygnalizują konieczność czyszczenia:

• Kominek osiąga temperaturę płaszcza 85°C, a woda w instalacji domu nie przekracza 40°C
• Pompa po stronie kominka pracuje głośniej niż zwykle
• Na wymienniku pojawia się różnica temperatur wyczuwalna dłonią powyżej 10°C
• Po rozpaleniu kominek wychładza się szybciej niż w pierwszym sezonie

Czyszczenie chemiczne roztworem kwasu cytrynowego lub fosforowego (stężenie 5-10%) trwa od 2 do 4 godzin. Roztwór krąży w obiegu zamkniętym z osobną pompą, wypłukując kamień z płyt. Koszt takiej operacji to 200-400 PLN z robocizną, a efekt przywraca sprawność wymiennika do poziomu fabrycznego. Kontrola wzrokowa po czyszczeniu powinna wykazać brak wyraźnych osadów i jednolitą barwę płyt.

Jeśli woda w instalacji przekracza 14°dH twardości, zainstaluj stację uzdatniania przed napełnieniem układu kominka. Twarda woda skraca żywotność wymiennika o 40% w porównaniu z wodą o twardości 6-8°dH.

Normy i wymagania prawne

Instalacja kominka z płaszczem wodnym podlega normie PN-EN 303-5, która definiuje wymagania techniczne dla kotłów na paliwo stałe o mocy do 500 kW. Wymiennik płytowy musi być oznakowany CE i posiadać deklarację zgodności z dyrektywą ciśnieniową PED 2014/68/UE. W praktyce oznacza to sprawdzenie, czy producent podał na tabliczce ciśnienie projektowe, temperaturę maksymalną oraz wydajność cieplną w konkretnych warunkach.

Przegląd kominiarski obejmuje kontrolę drożności przewodu kominowego, ciągu kominowego oraz stanu technicznego płaszcza wodnego. Kominiarz potwierdza zgodność z PN-EN 13240 dla wkładów kominkowych oraz z PN-87/B-02411 dla kanałów kominowych. Dozwolone paliwo to sezonowane drewno o wilgotności poniżej 20%, brykiety drzewne i węgiel brunatny w workach zgodny z instrukcją producenta.

Spalanie mokrego drewna (wilgotność powyżej 25%) powoduje kondensację w przewodzie kominowym, osadzanie się smoły na płytach wymiennika i obniżenie sprawności całego układu o 25-35%. Kominek, który dymi przy rozpaleniu, zwykle sygnalizuje właśnie ten problem.

Orientacyjny kosztorys w trzech wariantach

Wariant podstawowy (kominek 10 kW + podłogówka) zamyka się w kwocie 4500-6500 PLN. Wymiennik płytowy 0,3 m² to 315-405 PLN, dwie pompy A klasy energooszczędnej 600-900 PLN, naczynie otwarte 50 l za 250-400 PLN, izolacja i wsporniki 400-600 PLN, zawory i armatura 300-500 PLN. Robocizna instalacyjna przy gotowej kotłowni to 1500-2500 PLN.

Wariant średni (kominek 15 kW + podłogówka + bufor) wymaga wymiennika 0,45 m² (400-530 PLN), sprzęgła hydraulicznego (900 PLN), większego naczynia wzbiorczego (350 PLN), automatyki sterującej (600-900 PLN) i pełnego zestawu pomp klasy A (900-1300 PLN). Łączny koszt materiałów oscyluje wokół 5500 PLN, robocizna dochodzi do 2500-3500 PLN.

Wariant rozbudowany (kominek 20 kW + kocioł gazowy + podłogówka + pompa ciepła) przekracza 8500 PLN za samą sekcję wymiennika i sprzęgła, nie licząc automatyki pogodowej za 1500-2500 PLN i zaworów mieszających z siłownikami (po 350-600 PLN za komplet). To już inwestycja wymagająca projektu indywidualnego.

Checklist przed oddaniem instalacji do użytku

• Wymiennik ma powierzchnię płyt co najmniej 0,3 m² na każde 10 kW mocy kominka
• Montaż odbył się w pozycji pionowej, z odpowietrznikiem w najwyższym punkcie
• Przepływ przeciwprądowy potwierdzony kierunkami strzałek na korpusie wymiennika
• Izolacja termiczna pokrywa cały korpus wymiennika, łącznie z króćcami
• Pompy obiegowe dobrane wydajnością do przepływu obliczeniowego
• Zawory odcinające zamontowane po obu stronach wymiennika
• Ciśnienie próbne 4 bar utrzymane przez 30 minut bez spadku
• Otwarte naczynie wzbiorcze ma pojemność minimum 8% objętości wody w obiegu kominka
• Przegląd kominiarski potwierdza prawidłowy ciąg kominowy
• Sterownik przetestowany w trzech scenariuszach: sam kominek, sam kocioł, oba naraz

Dobrze dobrany i zainstalowany wymiennik płytowy pracuje bez awarii przez 12-18 lat, a jedyną regularną czynnością serwisową pozostaje płukanie chemiczne co dwa sezony i kontrola uszczelek przy okazji corocznego przeglądu.

Dane i normy

Informacje techniczne i cenowe opracowano na podstawie kart katalogowych wymienników płytowych dostępnych na polskim rynku instalacyjnym (seria Ba-12 do Ba-32). Normy i wymagania zaczerpnięto z PN-EN 303-5 (kotły na paliwo stałe), PN-EN 13240 (wkłady kominkowe), dyrektywy PED 2014/68/UE (urządzenia ciśnieniowe) oraz przepisów kominiarskich zgodnych z PN-87/B-02411. Szczegóły techniczne dotyczące przeciwprądowej wymiany ciepła i spadków ciśnień w wymiennikach płytowych można zweryfikować w materiałach producentów oraz w literaturze branżowej dotyczącej instalacji c.o. z kotłami na biomasę, między innymi na stronie itb.pl (Instytut Techniki Budowlanej) oraz instalacjebudowlane.pl.
