Doprowadzenie powietrza do kominka z zewnątrz – jak zrobić to dobrze?

Brak dopływu świeżego powietrza do kominka to nie kwestia komfortu, lecz bezpieczeństwa. Gdy palenisko „zaciąga” powietrze z salonu, szyby dymią, drewno żarzy się bez płomienia, a w skrajnych przypadkach do mieszkania cofa się dym z kanału kominowego. Spalanie 1 kg suchego drewna pochłania około 8 m³ powietrza, a przegrody w nowoczesnym domu są na tyle szczelne, że kubatura 30 m³ w pomieszczeniu wystarcza zaledwie na kilkanaście minut pracy przy pełnej mocy. Temat doprowadzenia powietrza do kominka z zewnątrz wymaga więc czegoś więcej niż kupna rury w markecie: liczy się średnica, lokalizacja czerpni, współpraca z wentylacją mechaniczną i zgodność z normami.

• Dwie sprawdzone metody: króciec czy przewód nawiewny?
• Elementy instalacji: czerpnia, przepustnica i połączenie z wkładem
• Kominek z rekuperacją kiedy to naprawdę działa?
• Checklista montażowa krok po kroku
• Kiedy warto sięgnąć po dystrybucję gorącego powietrza?

Dwie sprawdzone metody: króciec czy przewód nawiewny?

Najprostszym rozwiązaniem jest króciec wbudowany bezpośrednio w korpus wkładu. Producenci tacy jak KWLINE, RUEGG czy Stoger oferują modele z przyłączem o średnicy 100, 125 lub 150 mm, fabrycznie zintegrowanym z komorą spalania. Powietrze trafia do ognia najkrótszą drogą, bez pośrednich kolanek, a straty ciśnienia są minimalne.

Gdy wkład nie ma fabrycznego króćca albo ściana jest zbyt daleko, montuje się osobny przewód nawiewny. Najczęściej używa się rury PVC kanalizacyjnej Ø150 mm albo blachy ocynkowanej w kanale prostokątnym. Trasa prowadzi od czerpni w ścianie zewnętrznej przez podszybie lub warstwę izolacji do komory pod paleniskiem.

Decyzja sprowadza się do trzech pytań: czy wkład ma fabryczne przyłącze, jak daleko znajduje się ściana zewnętrzna oraz jakim budżetem dysponuje inwestor. Przy ścianach dwuwarstwowych z 20 cm styropianu lub wełny przewód nawiewny bywa jedyną opcją, bo montaż króćca wiązałby się z wycinaniem sporych fragmentów izolacji.

Kiedy króciec nie wystarczy

Jeżeli dom posiada wentylację mechaniczną z rekuperatorem, sam króciec może nie rozwiązać problemu. Rekuperator wytwarza lekkie podciśnienie, a kominek potrzebuje stabilnego ciągu dolotowego. W takiej sytuacji najważniejsza staje się izolacja komory spalania od powietrza w salonie.

Elementy instalacji: czerpnia, przepustnica i połączenie z wkładem

Każdy system nawiewny składa się z trzech współgrających elementów: czerpni w ścianie zewnętrznej, ewentualnej przepustnicy regulacyjnej oraz samego połączenia z wkładem. Pominięcie któregoś z nich potrafi zniweczyć cały wysiłek.

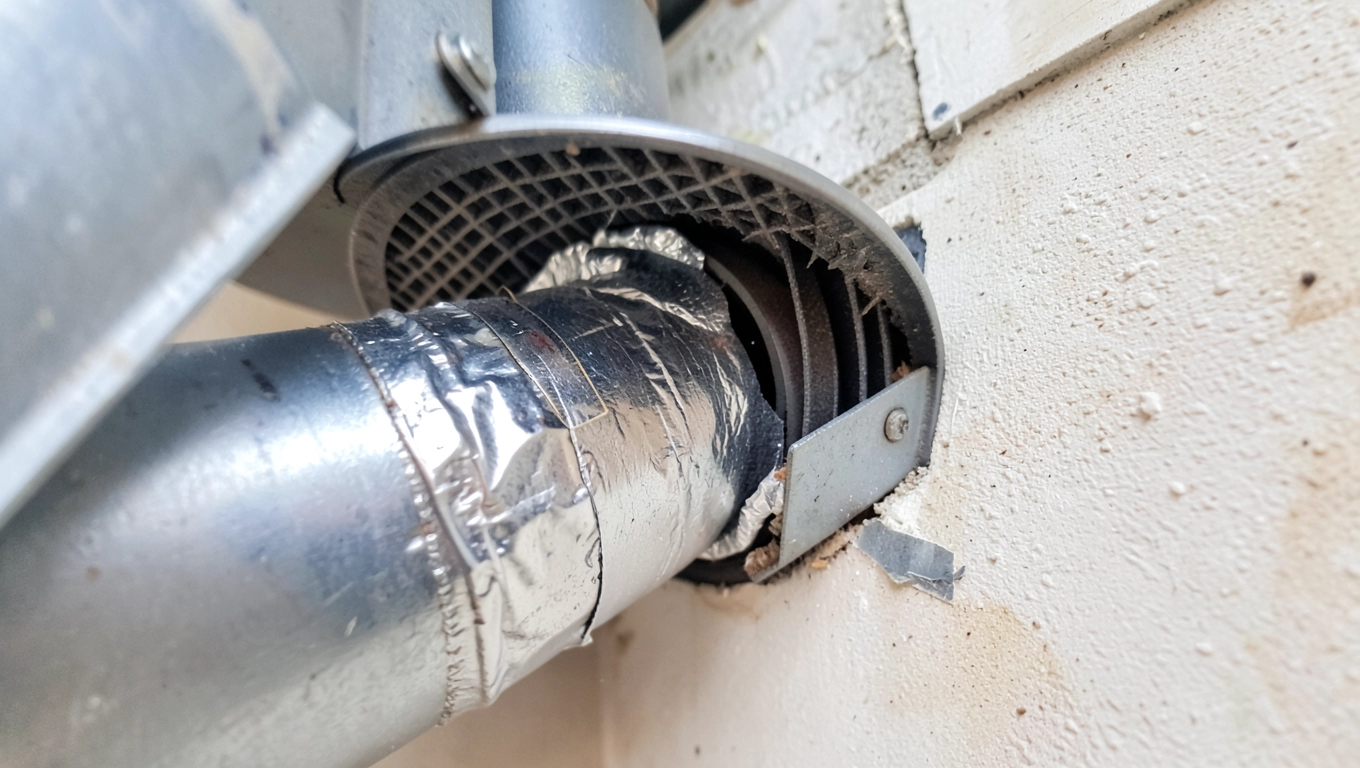

Czerpnia chroni przed gryzoniami, owadami i drobnymi zanieczyszczeniami. Najlepiej sprawdzają się kratki aluminiowe z siatką ze stali nierdzewnej, montowane 30-50 cm nad gruntem. Otwór w ścianie wykonuje się pod kątem 2-3° na zewnątrz, by skropliny nie wciekały do wnętrza kanału.

BEZPIECZEŃSTWO
Tlenek węgla powstaje, gdy spalanie odbywa się przy zbyt małej ilości tlenu. Objawy lekkiego zatrucia, czyli ból głowy, zawroty i nudności, łatwo pomylić ze zmęczeniem. Czujnik CO z certyfikatem EN 50291 należy instalować w pomieszczeniu z kominkiem, niezależnie od tego, jak dobra wentylacja wydaje się właścicielowi.

Przepustnica pełni rolę regulacyjną, nigdy zaś roli szczelnego zaworu. Zamknięta na 100% szybko wygasza ogień, ale też powoduje cofnięcie się spalin. W praktyce zostawia się minimum 10-15% przekroju otwartego albo stosuje przepustnicę obrotową z mikroszczeliną.

Połączenie z wkładem wyposażonym we własny układ dolotowy musi być szczelne, ale nie sztywne. Stosuje się obejmę z uszczelką silikonową albo taśmę termoodporną. Każdy sztywny łącznik przenosi drgania komory spalania na ścianę.

Kominek z rekuperacją kiedy to naprawdę działa?

Rekuperator odzyskuje ciepło z powietrza wywiewanego i wprowadza świeże do pokojów. Gdy w domu pracuje wentylacja mechaniczna, kominek musi mieć całkowicie odizolowaną komorę spalania, by powietrze do paleniska nie było zasysane z salonu. Taką konstrukcję oferują między innymi wkłady KWLINE z serii AIR.

Bez izolacji komory podciśnienie z rekuperatora „kradnie” powietrze z pomieszczenia, ciąg kominowy stabnie, a spaliny mogą cofać się do wnętrza. Dotyczy to także domów z klimatyzacją kanałową i okapami kuchennymi na wysokim biegu.

Wentylacja wywiewna sama w sobie nie stanowi przeszkody, o ile kominek pobiera powietrze osobnym kanałem prosto z ulicy. Problemy zaczynają się przy instalacjach z odzyskiem ciepła, w których bilans ciśnień bywa bardzo delikatny.

Checklista montażowa krok po kroku

Przed pierwszym rozpaleniem warto przejść przez dziesięć punktów kontrolnych. Każdy z nich wynika z konkretnego mechanizmu fizycznego, nie z przyzwyczajenia wykonawcy.

• Wybór ściany: strona północno-wschodnia ogranicza ryzyko kondensacji w lecie; ściana południowa może wymagać izolacji kanału.
• Średnica kanału: nie mniejsza niż przekrój króćca wkładu (zwykle Ø150 mm).
• Trasa przewodu: maksymalnie 2 kolana 90°, każde dodatkowe to strata 1-2 Pa.
• Spadek kanału: 2° na zewnątrz, by wilgoć nie gromadziła się w środku.
• Izolacja termiczna: 30 mm wełny mineralnej w strefie przemarzania ściany.
• Czerpnia: kratka z siatką, montaż 30-50 cm nad gruntem lub powyżej poziomu śniegu.
• Przepustnica: regulacja, nie odcięcie; sznurek lub pokrętło w zasięgu ręki.
• Uszczelnienie połączeń: taśma termoodporna do 200°C, obejma zaciskowa na króćcu.
• Czujnik CO: montaż 1,5 m od podłogi, w odległości 2-4 m od kominka, kalibracja co 12 miesięcy.
• Test szczelności: zapalona świeca przy kracie czerpni nie powinna się cofać przy rozpalonym kominku.

Po zamontowaniu dolotu warto pierwszy ogień rozpalić przy otwartych oknach i obserwować ciąg przez 30-40 minut. Stabilny, równomierny płomień bez drgań i cofania się dymu potwierdza, że system działa poprawnie. Czas całej inwestycji, od wykonania przepustu w ścianie do pierwszego palenia, waha się między 4 a 10 godzin roboczych, w zależności od materiału ściany i długości trasy przewodu.

Kiedy warto sięgnąć po dystrybucję gorącego powietrza?

DGP, czyli dystrybucja gorącego powaircza, to naturalna kontynuacja dobrze wykonanego dolotu. W domach o powierzchni do 120 m² wystarcza grawitacyjna sieć kanałów z anemostatami. Przy większych kubaturach montuje się turbiny wymuszające obieg, sterowane termostatem przy wkładzie.

Temat DGP zasługuje na osobne, szczegółowe opracowanie: dobór średnic kanałów, lokalizacja anemostatów, bilans cieplny pomieszczeń. Wszystkie te zagadnienia poruszymy w najbliższym artykule.

Źródła danych i przepisy
Wymiana powietrza 8 m³/kg drewna wg PN-EN 13229 oraz katalogi producentów wkładów kominkowych. Wymiana powietrza w pomieszczeniu z kominkiem wg § 142 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Wymogi dotyczące czujników tlenku węgla wg normy PN-EN 50291.
