Jaka rura do doprowadzenia powietrza do kominka sprawdzi się najlepiej?

Brak oddzielnego doprowadzenia powietrza do kominka sprawia, że kociołek zamiast grzać, wyciąga ciepło z pokoju, a w skrajnych przypadkach cofa dym. W domach z wentylacją mechaniczną nawet 70-80% kominków bez osobnego kanału dolotowego ma problem z ciągiem, ponieważ rekuperator tworzy lekkie nadciśnienie, które miesza się z ciągiem kominowym. Rura do dolotu powietrza do kominka to zazwyczaj przewód stalowy, aluminiowy lub PVC o średnicy 100-150 mm, dopasowany do mocy wkładu i długości trasy. Poniżej rozkładam cały temat warstwa po warstwie, od fizyki spalania po montaż w szczelnej bryle, z konkretnymi liczbami i praktyczną checklistą pod adaptację projektu.

• Doprowadzenie powietrza do kominka z zewnątrz krok po kroku
• Dolot powietrza do kominka w szczelnym domu z rekuperacją
• Najczęstsze błędy inwestorów przy planowaniu dolotu
• Kiedy dolot jest konieczny, a kiedy opcjonalny

Doprowadzenie powietrza do kominka z zewnątrz krok po kroku

Każdy kilogram suchego drewna o wilgotności poniżej 20% potrzebuje około 5-6 m³ powietrza, żeby zamienić się w energię cieplną. Ta zależność wynika wprost ze stechiometrii spalania celulozy, która do pełnego utlenienia wymaga stechiometrycznego stosunku około 6:1 masowo. Kominek o mocy 10 kW spala przeciętnie 2,5-3 kg drewna na godzinę, a to oznacza pobór rzędu 25-35 m³ powietrza na godzinę pracy.

Tyle tlenu nie da się pobrać z pokoju bez odczuwalnych skutków. Otwarte okno przy palenisku daje przeciąg, wysusza powietrze i obniża sprawność rekuperatora. Dlatego przepisy i zdrowy rozsądek każą ciągnąć powietrze osobnym kanałem wprost z zewnątrz, omijając strefę mieszkalną.

Schemat budowy takiego kanału wygląda zawsze tak samo: czerpnia w elewacji lub fundamencie, przewód rurowy, opcjonalna przepustnica regulacyjna, a za nią bezpośrednie podłączenie do komory spalania wkładu. Całość musi być możliwie krótka i prosta, bo każdy metr oraz każdy łuk to strata ciśnienia rzędu 1-2 Pa, która w skrajnych przypadkach ogranicza moc kominka.

Montaż dolotu przez ścianę zewnętrzną

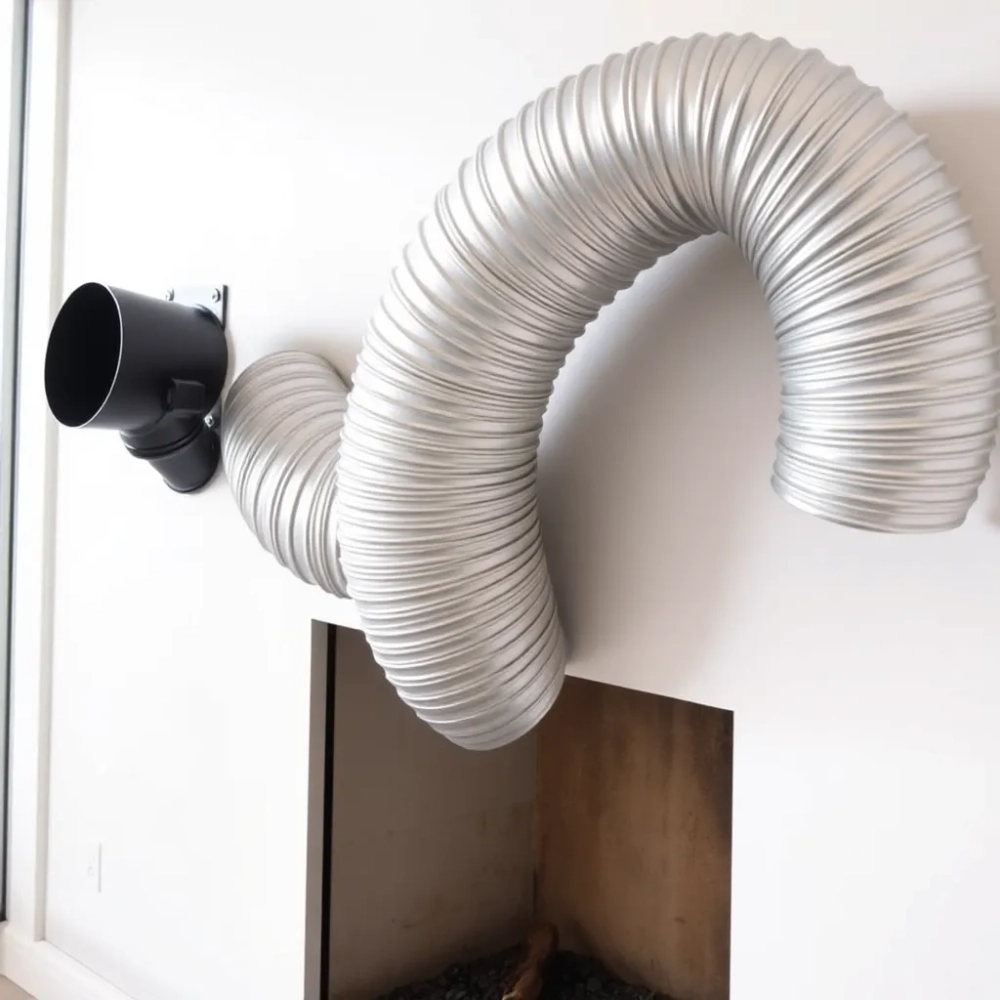

Najprostsze rozwiązanie dla domów już istniejących. Wiercisz otwór 160-170 mm w ścianie dwuwarstwowej, osadzasz tuleję ze stali nierdzewnej lub PVC, mocujesz kratkę czerpni od strony ogrodu i łączysz z króćcem wkładu giętkim aluminiowym przewodem o średnicy 125-150 mm.

Średnica kanału dolotowego do kominka nie może być mniejsza niż wylot króćca w wkładzie. Producent zwykle podaje 100, 125 lub 150 mm, a zmniejszanie przekroju to proszenie się o kłopoty z ciągiem i głośną pracą wkładu. Orientacyjny koszt takiego zestawu to 200-450 zł, w tym tuleja, kratka i przewód aluminiowy elastyczny.

Montaż przez ścianę trzeba zaplanować po zachodniej lub północnej stronie budynku. Strona nawietrzna (zachodnia i południowo-zachodnia w Polsce) wpycha do kanału deszcz i śnieg przy wietrznej pogodzie, a wlot zaciągnięty śniegiem po pierwszej zimie odcina kominek od tlenu.

Dolot pod posadzką i przez fundament

Drugie podejście to kanał ułożony w wylewce lub w warstwie izolacji podłogi, z wylotem w ściance fundamentowej lub w podszybiu. To standard w domach nowo budowanych, bo znika wtedy widoczna rura i kratka na elewacji, a kominek pobiera powietrze stabilne termicznie, kilka stopni cieplejsze niż na zewnątrz zimą.

Rura do dolotu powietrza w podłodze wykonana z PVC kanalizacyjnego HT lub KG jest tańsza niż stal nierdzewna i wystarczająco szczelna dla tej funkcji. Kluczowe jest zachowanie spadku 1-2% w kierunku zewnętrznym, żeby skropliny spływały na zewnątrz, a nie do komory spalania. Wlot w fundamencie umieszcza się minimum 30 cm nad poziomem gruntu, z kratką zabezpieczającą przed gryzoniami i owadami.

Przejście przez ścianę fundamentową robi się w tulei ochronnej, uszczelnionej pianką i folią kubełkową. Brak tej warstwy to typowa przyczyna zawilgocenia przy kominku i wykwitów pleśni na styku posadzki z fundamentem.

Średnica i materiał rury do dolotu powietrza w kominku

Dobór średnicy opiera się na bilansie masowym, a nie na intuicji. Dla mocy 10 kW potrzebujesz przynajmniej 50 m³/h powietrza, a dla wkładu 14 kW już około 70 m³/h. Policzmy: przy prędkości przepływu 2 m/s w rurze 150 mm idzie 38 m³/h, w rurze 180 mm około 55 m³/h. Zbyt mała średnica wymusza turbulentny przepływ i głośne szumy powietrza, które potrafią dopiec bardziej niż sam kominek.

Tabela doboru średnicy

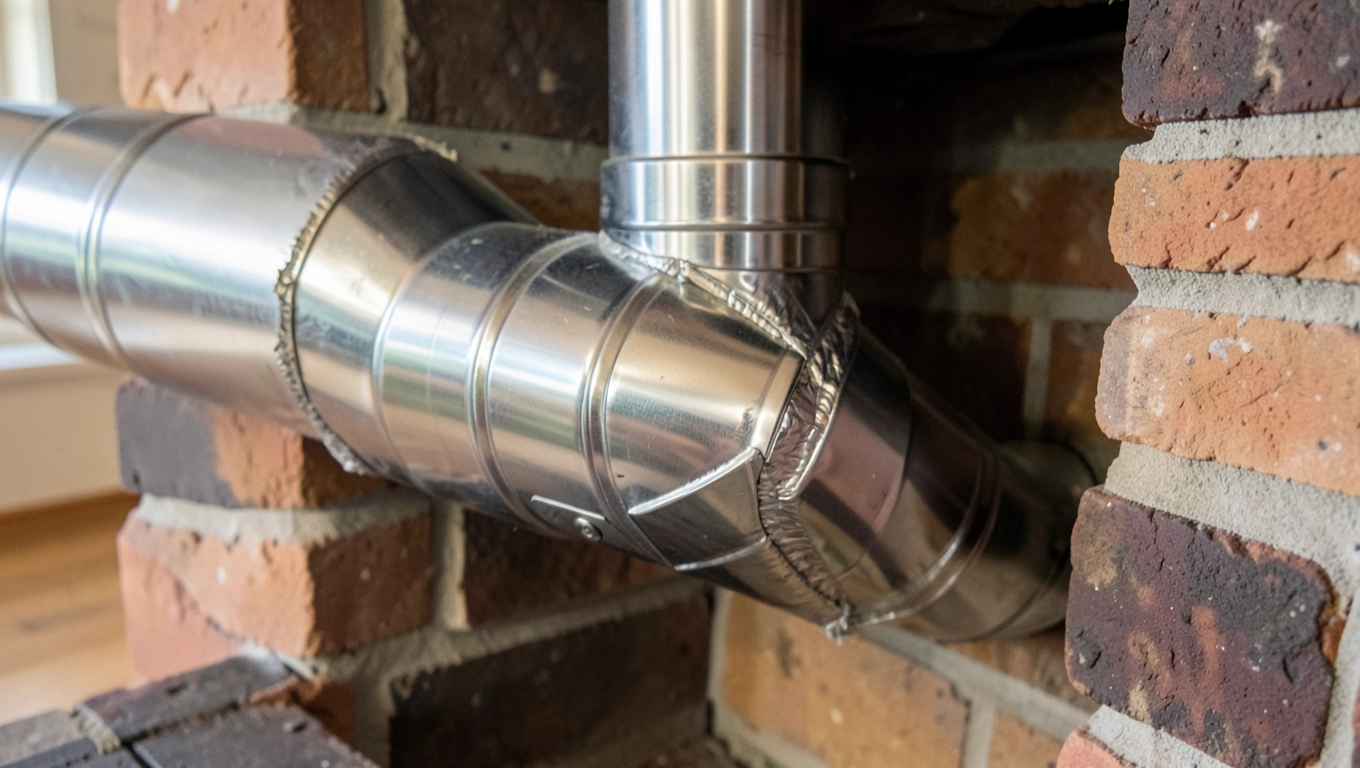

Materiał rury wpływa na trwałość i sposób izolowania. Stal nierdzewna kwasoodporna (gatunek 1.4404) wytrzymuje temperaturę do 600°C i nadaje się do pierwszych 30 cm za wkładem, gdzie nagrzew bywa znaczący. Aluminium elastyczne wytrzymuje do 200°C i sprawdza się dalej, w odcinkach zimnych. PVC lub HT to domena kanałów prowadzonych wyłącznie po stronie zimnej, gdzie temperatura nie przekracza 60°C.

Cienka rura aluminiowa bez izolacji w przegrodzie zewnętrznej latem skrapla wilgoć z powietrza wilgotnego, a zimą zamarza od wewnątrz. Izolacja z wełny mineralnej o grubości 30 mm lub pianki PUR zamkniętej w płaszczu PVC eliminuje oba zjawiska, bo utrzymuje temperaturę wewnętrzną powyżej punktu rosy. Koszt izolacji to zwykle 20-35 zł/mb, a oszczędność na brakujących remontach ścian kilkuset złotych.

Przepustnica regulacyjna

Przepustnica w kanale dolotowym kontroluje ilość podawanego powietrza, a jej obecność wpływa na sprawność i trwałość wkładu. Model ręczny to po prostu klapka z pokrętłem na przewodzie. Automatyczny steruje siłownikiem na podstawie temperatury spalin albo sygnału z termostatu, sam domyka dopływ, gdy kominek gaśnie.

Bez przepustnicy kominek pobiera powietrze nawet po wygaśnięciu, schładzając się szybciej i zaciągając do komina mieszankę chłodnych spalin. Dodanie elementu automatycznego kosztuje 180-450 zł, ale oszczędza 10-15% drewna rocznie w domu, który używa kominka jako głównego źródła ciepła.

Dolot powietrza do kominka w szczelnym domu z rekuperacją

Współczynnik n50 mierzący szczelność obudowy poniżej 1,0 1/h to dziś standard nowego budynku pasywnego. Taka bryła praktycznie nie wymienia powietrza z otoczeniem, więc każde 50 m³/h pobrane przez kominek musi skądś napłynąć. Bez dedykowanego dolotu powietrza rekuperator wchodzi w tryb obejścia lub odcina kominek, bo jego czujnik ciśnienia wykrywa podciśnienie.

Kominek bez osobnego kanału w domu z wentylacją mechaniczną zaburza bilans powietrza w ciągu kilku minut od rozpalenia. Najpierw rekuperator przechodzi w bypass, potem spada podciśnienie w kominie, a w skrajnym przypadku komin oddaje spaliny do salonu. To nie jest hipotetyczne ryzyko, lecz obserwacja z wielu odbiorów kominiarskich, zwłaszcza w domach z n50 poniżej 0,6.

Integracja z rekuperatorem

Najczystsze rozwiązanie to połączenie wylotu kominka z króćcem wtórnym rekuperatora za pomocą przepustnicy sterowanej sygnałem. Gdy kominek startuje, rekuperator automatycznie obniża wydajność nawiewu, a przepustnica zamyka wymiennik, kierując cały strumień powietrza do spalania. Po wygaszeniu układ wraca do normalnej pracy w ciągu kilku minut.

Koszt takiej integracji to 800-1500 zł w robociźnie i osprzęcie. To niewiele wobec ceny rekuperatora i ryzyka, że kominek stanie się bezużyteczny przez dwa miesiące w roku, bo ciąg się odwraca przy bezwietrznej mroźnej pogodzie.

Strefa nieosłonięta i czerpnia

Lokalizacja czerpni świeżego powietrza ma znaczenie, którego wielu inwestorów nie docenia. Wlot po stronie zawietrznej budynku, minimum 30 cm nad gruntem, w odległości co najmniej 1,5 m od okien sypialni i wylotów kominowych wentylacji mechanicznej. Inaczej kominek zaciąga powietrze przesycone wilgocią i z CO₂ emitowanym przez sąsiednie kratki.

Kratka czerpna ze stali nierdzewnej lub tworzywa odpornego na UV zamyka kanał od strony zewnętrznej. Wymaga czyszczenia raz w roku, bo kurz, pyłki i pająki potrafią w ciągu kilku sezonów zmniejszyć przekrój światła nawet o 40%.

Najczęstsze błędy inwestorów przy planowaniu dolotu

Brak miejsca na kanał w fazie projektu to pierwszy i najdroższy błąd. Wywiercenie otworu w gotowej ścianie trójwarstwowej z ociepleniem 20 cm to koszt 1200-2500 zł, podczas gdy wpisanie kanału rysunki rzutu fundamentów kosztuje godzinę pracy architekta.

Drugi częsty grzech to wybór zbyt małej średnicy, bo tak było w projekcie katalogowym producenta wkładu, a moc urządzenia w prywatnym projekcie wzrosła o 4-6 kW. Trzeci to brak izolacji termicznej kanału w strefie przejścia przez przegrodę, co skutkuje skropliną i lokalnym zawilgoceniem.

Czwarta sprawa to ustawienie czerpni po stronie dominujących wiatrów. W Polsce na większości obszaru to zachód i południowy zachód, więc czerpnia od tej strony przyjmuje wodę opadową zamiast suchego powietrza. Piąty brak to pominięcie przepustnicy, szósty to wlot w piwnicy poniżej poziomu gruntu bez odpowietrzenia. Siódmy, najgroźniejszy, to brak integracji z rekuperacją w szczelnym budynku.

Kiedy dolot jest konieczny, a kiedy opcjonalny

Konieczny jest zawsze w domu szczelnym, w domu z wentylacją mechaniczną, w każdym budynku komercyjnym i przy każdym kominku z wkładem zamkniętym powyżej 6 kW mocy. Zalecany w każdym nowym budynku energooszczędnym, nawet jeśli kominiarz nie wymaga tego wprost. Opcjonalny, wręcz zbędny, jedynie w przypadku kominka otwartego w starym domu z naturalną nieszczelnością, którego nikt nie zamierza uszczelniać.

Z perspektywy normatywnej podstawą jest PN-EN 13229, czyli europejska norma dla wkładów kominkowych, która wymaga, by powietrze do spalania pobierane było z zewnątrz lub z pomieszczenia o wystarczającej kubaturze. W Polsce dodatkowo Warunki Techniczne, jakim powinny odpowiadać budynki, narzucają minimalną kubaturę pomieszczenia dla kominka otwartego i zabraniają spalania w strefie bez wymiany powietrza.

Checklista do odznaczenia na etapie adaptacji projektu domu:

• Średnica kanału dobrana do mocy wkładu
• Trasa krótka, z maksymalnie dwoma łagodnymi łukami
• Izolacja termiczna na odcinku w przegrodzie zewnętrznej
• Czerpnia po stronie zawietrznej, minimum 30 cm nad gruntem
• Spadek kanału 1-2% w kierunku zewnętrznym
• Przepustnica ręczna lub automatyczna
• Integracja z rekuperatorem w budynkach szczelnych
• Kratka zabezpieczająca przed gryzoniami
• Dostęp do czyszczenia kanału co najmniej raz w roku
• Wpisanie kanału do rysunków fundamentów i przyłączy

Łączny koszt dolotu wykonanego na etapie budowy to 600-1500 zł, w zależności od materiału i długości trasy. Dorobienie go w gotowym domu to zwykle 1500-3500 zł, a komplikacje z przejściem przez elewację wentylowaną potrafią tę kwotę podwoić. Różnica wystarcza, żeby zaplanować tę pozycję na równi z instalacją wodno-kanalizacyjną albo przyłączem elektrycznym.

Przed rozpoczęciem montażu warto zlecić obliczenia drogą powietrzną uprawnionemu kominiarzowi lub projektantowi HVAC, bo każdy wkład ma indywidualne wymagania producenta. Konsultacja na tym etapie kosztuje 200-400 zł i potrafi zaoszczędzić kilkunastu tysięcy złotych przy ewentualnej rozbudowie instalacji.

Źródła danych: PN-EN 13229 (Wkłady kominkowe, w tym otwarte typu kominkowego do użytku w budynkach mieszkalnych, wymagania i badania) publikowana przez Polski Komitet Normalizacyjny, Rozporządzenie Ministra Infrastruktury w sprawie Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dane producentów wkładów i rekuperatorów dostępne w kartach technicznych, obliczenia własne oparte na stechiometrii spalania celulozy C6H10O5.
