Rozprowadzenie ciepła z kominka: Jakie rury użyć?

W obliczu rosnących kosztów energii i dążenia do ekologicznych rozwiązań, pytanie o efektywne rozprowadzenie ciepła z kominka nabiera fundamentalnego znaczenia. Wielu z nas marzy o przyjemnym blasku ognia i cieple rozchodzącym się po całym domu. Ale czy wiesz, jakie rury wybrać do dystrybucji gorącego powietrza (DGP), aby marzenie to stało się rzeczywistością, a instalacja służyła przez lata? Krótko mówiąc, dla optymalnego rozprowadzenia ciepła z kominka kluczowe są rury elastyczne aluminiowe izolowane termicznie, zapewniające minimalne straty ciepła i długą żywotność.

Kiedy analizujemy dane dotyczące preferowanych rozwiązań grzewczych w nowoczesnych domach, obraz staje się klarowny. Zapotrzebowanie na systemy kominkowe z dystrybucją gorącego powietrza (DGP) stale rośnie. To nie jest kwestia przypadku, a świadoma decyzja inwestorów, którzy szukają optymalizacji kosztów ogrzewania i ekologicznych alternatyw.

Powyższe dane wyraźnie pokazują, że system DGP z kominkiem zyskuje na popularności, stając się dominującą opcją dla tych, którzy chcą w pełni wykorzystać potencjał swojego kominka. Wybór odpowiedniego rozwiązania to jak taniec na linie – każdy krok musi być przemyślany, a każdy element precyzyjnie dobrany. Skupimy się teraz na szczegółach, które sprawią, że twoja instalacja DGP będzie nie tylko funkcjonalna, ale i energooszczędna.

Systemy rozprowadzenia ciepła: konwekcja vs. grawitacja

Kiedy stajemy przed decyzją o tym, jak efektywnie rozprowadzić ciepło z kominka po domu, mamy do wyboru dwie główne ścieżki: konwekcję i grawitację. Wybór odpowiedniego systemu to jak dopasowanie garnituru – musi leżeć idealnie, aby spełnić swoje zadanie.

System konwekcyjny, często nazywany „lokalnym ogrzewaniem”, polega na bezpośrednim przekazywaniu ciepła z kominka do pomieszczeń znajdujących się w jego bezpośrednim sąsiedztwie. Wyobraź sobie salon, w którym ciepłe powietrze, naturalnie wznosząc się, wyrównuje temperaturę, ogrzewając przestrzeń. Ten system charakteryzuje się wysoką efektywnością i prostą instalacją, idealnie sprawdzając się na stosunkowo niewielkich powierzchniach. Jeśli kominek ma ogrzewać salon i ewentualnie jedną, przylegającą sypialnię, konwekcja jest jak szybka kawa z rana – prosta i skuteczna. Pamiętaj jednak, że jej zasięg jest ograniczony, a w miarę oddalania się od kominka, odczuwalność ciepła maleje, co może frustrować mieszkańców dalszych pomieszczeń.

Z drugiej strony, system grawitacyjny to prawdziwy maratończyk, zaprojektowany do ogrzewania większych powierzchni, takich jak całe mieszkanie, a nawet duży dom jednorodzinny. Mechanizm działania jest prosty, lecz genialny: gorące powietrze z kominka, będąc lżejsze, unosi się specjalnie zaprojektowanymi kanałami, docierając do pomieszczeń zlokalizowanych w różnych odległościach. Jest to rozwiązanie idealne dla tych, którzy zastanawiają się, jak rozprowadzić ciepło z kominka grawitacyjnie na kilku piętrach, bez konieczności instalowania dodatkowych urządzeń wspomagających przepływ powietrza. System grawitacyjny cechuje się niezawodnością, niskimi kosztami eksploatacji (nie potrzebuje prądu do wentylatora), a jego prosta konstrukcja sprawia, że jest mniej podatny na awarie.

Decydując się na grawitacyjne rozprowadzenie ciepła z kominka, należy zwrócić uwagę na kilka kluczowych aspektów. Przede wszystkim, projektując instalację, trzeba pamiętać o odpowiednich średnicach rur i ich spadkach, aby umożliwić swobodny przepływ powietrza. Kanały muszą być poprowadzone z niewielkim nachyleniem w górę od kominka, co jest absolutnym minimum dla sprawnego funkcjonowania. Typowo, dla wydajnego rozprowadzenia ciepła grawitacyjnie, średnice rur powinny oscylować w granicach 125-150 mm dla głównych kanałów i 100-125 mm dla odgałęzień do poszczególnych pomieszczeń. Zbyt małe średnice rur spowodują opory przepływu, co znacząco obniży efektywność systemu, podobnie jak próba biegania przez ciasną rurę – niewykonalne i męczące.

Jednak największą bolączką systemu grawitacyjnego jest jego bezwładność. Powietrze płynie naturalnie, co oznacza, że nagrzewanie oddalonych pomieszczeń zajmuje więcej czasu. Dodatkowo, aby grawitacja działała efektywnie, kominek musi być umieszczony centralnie i na najniższym poziomie, co nie zawsze jest możliwe w istniejących już budynkach. Ponadto, trudność w regulacji temperatury w poszczególnych pomieszczeniach bywa irytująca; tam, gdzie ciepło dociera najpierw, może być za gorąco, podczas gdy w dalszych zakamarkach nadal będziemy marznąć.

Alternatywą dla czystej grawitacji jest system wymuszony, często mylony z konwekcją, który wykorzystuje wentylator do aktywnego rozprowadzania gorącego powietrza. To jak z samochodem – można jechać z wiatrem, albo z włączonym silnikiem. Ten system pozwala na precyzyjniejszą kontrolę nad przepływem powietrza i temperaturą w poszczególnych pomieszczeniach, oferując równomierniejsze ogrzewanie. Jest to rozwiązanie preferowane w domach o złożonej architekturze lub tam, gdzie grawitacja nie jest wystarczająco wydajna. System wymuszony daje elastyczność w doborze tras kanałów i pozwala na ogrzewanie pomieszczeń, które znajdują się nawet w poziomie lub niżej niż kominek, co jest niemożliwe w systemie grawitacyjnym.

Kluczowe dla efektywności obydwu systemów, zarówno grawitacyjnego, jak i wymuszonego, jest odpowiednie zaprojektowanie instalacji. To, jak skutecznie ciepło zostanie rozprowadzone, zależy od średnic rur, materiałów izolacyjnych i poprawności wykonania całej instalacji. Błąd na etapie projektowania może sprawić, że Twój system grzewczy będzie działał, ale z marną efektywnością, co przełoży się na niezadowolenie i niepotrzebne straty. Przykład z życia: znam przypadki, gdzie ludzie pośpieszyli się z montażem, zapomnieli o izolacji, a potem narzekali, że ciepło uciekało w pustkę ścian. Niech to będzie dla Ciebie przestrogą – planowanie to podstawa.

Izolacja rur i jej znaczenie dla efektywności

Izolacja rur w systemie rozprowadzenia ciepła z kominka to niczym dobrze uszczelniony termos – klucz do utrzymania temperatury i maksymalizacji efektywności. Niejeden z nas przekonał się, że to właśnie odpowiednia izolacja decyduje o tym, czy ciepło z kominka faktycznie dotrze do każdego zakątka domu, czy też ulotni się w bezużyteczny sposób, ogrzewając jedynie strych czy przestrzeń między ściankami. Kiedy planujesz instalację DGP, należy traktować izolację rur z najwyższym priorytetem.

Dlaczego izolacja jest tak istotna? Bez właściwej izolacji, gorące powietrze, które jest esencją twojego ogrzewania kominkowego, traci swoją temperaturę w drodze do docelowych pomieszczeń. To jak wyprawa zimą bez odpowiedniej odzieży – zanim dotrzesz do celu, będziesz zziębnięty. Straty ciepła w nieizolowanych kanałach mogą być znaczne, sięgając nawet 20-30% energii wytworzonej przez kominek na każde 10 metrów rury, co czyni cały system nieefektywnym i, co gorsza, drogim w eksploatacji.

Standardowo, do izolacji rur DGP stosuje się otuliny z wełny mineralnej lub kauczuku syntetycznego. Wełna mineralna, o grubości od 30 do 50 mm, jest najpopularniejszym wyborem ze względu na jej doskonałe właściwości izolacyjne oraz odporność na wysokie temperatury. Jej współczynnik przewodzenia ciepła (λ) wynosi około 0,035-0,040 W/mK, co jest bardzo dobrym wynikiem. Przykładowo, metr bieżący izolowanej rury elastycznej aluminiowej o średnicy 150 mm i izolacji z wełny mineralnej o grubości 50 mm kosztuje od 30 do 50 złotych, w zależności od producenta i specyfikacji. Zauważalna różnica w cenie jest niczym w porównaniu do oszczędności, które uzyskasz na dłuższą metę.

Kauczuk syntetyczny jest elastyczniejszy i często stosowany w miejscach, gdzie montaż wełny mineralnej jest utrudniony, np. w ciasnych przestrzeniach. Choć jego właściwości izolacyjne są porównywalne (λ rzędu 0,036 W/mK), jest droższy od wełny mineralnej, z cenami oscylującymi wokół 40-70 złotych za metr bieżący dla rur o średnicy 150 mm. Niemniej jednak, jego elastyczność bywa bezcenna w skomplikowanych instalacjach.

Warto pamiętać, że izolacja nie tylko minimalizuje straty ciepła, ale także poprawia bezpieczeństwo instalacji. Rury rozprowadzające gorące powietrze osiągają wysokie temperatury, często przekraczające 100°C. Brak izolacji zwiększa ryzyko pożaru, szczególnie w kontakcie z łatwopalnymi materiałami budowlanymi, takimi jak drewniane konstrukcje czy wełna drzewna. Izolacja pełni rolę bariery ochronnej, chroniąc otoczenie rur przed przegrzaniem i zapewniając spokojny sen.

Dodatkowym atutem izolacji jest zmniejszenie poziomu hałasu. Powietrze przepływające przez rury generuje szum, który bez odpowiedniej izolacji może być słyszalny w pomieszczeniach mieszkalnych. Dobrze izolowane kanały wygłuszają te dźwięki, poprawiając komfort akustyczny domu. To jak w dobrze zaprojektowanym samochodzie – nie słychać silnika, tylko cichy szmer, co zwiększa przyjemność z podróży.

Kluczowym elementem jest także zadbanie o szczelność izolacji. Każda przerwa, każdy niedokładnie złączony fragment, to potencjalna ucieczka ciepła. Ta precyzja jest absolutnym minimum dla systemu grzewczego. Stosuje się specjalne taśmy aluminiowe do uszczelniania połączeń izolacji, co jest drobnym, ale niezwykle ważnym szczegółem. Sumując, inwestycja w odpowiednią izolację rur DGP to nie tylko kwestia komfortu, ale przede wszystkim ekonomii i bezpieczeństwa. Nie ma sensu wydawać tysięcy na wkład kominkowy, by potem stracić większość ciepła przez zaniedbanie tak podstawowego elementu.

Materiały rur do DGP (Dystrybucji Gorącego Powietrza)

Wybór odpowiedniego materiału rur do Dystrybucji Gorącego Powietrza (DGP) jest jak wybór opon do samochodu rajdowego – musi być idealnie dopasowany do warunków i oczekiwań. Błędy w tym obszarze mogą kosztować Cię wiele, zarówno w zakresie efektywności, jak i żywotności całego systemu. Warto zatem poświęcić temu zagadnieniu szczególną uwagę, by Twoje rozprowadzenie ciepła z kominka działało bez zarzutu przez wiele lat.

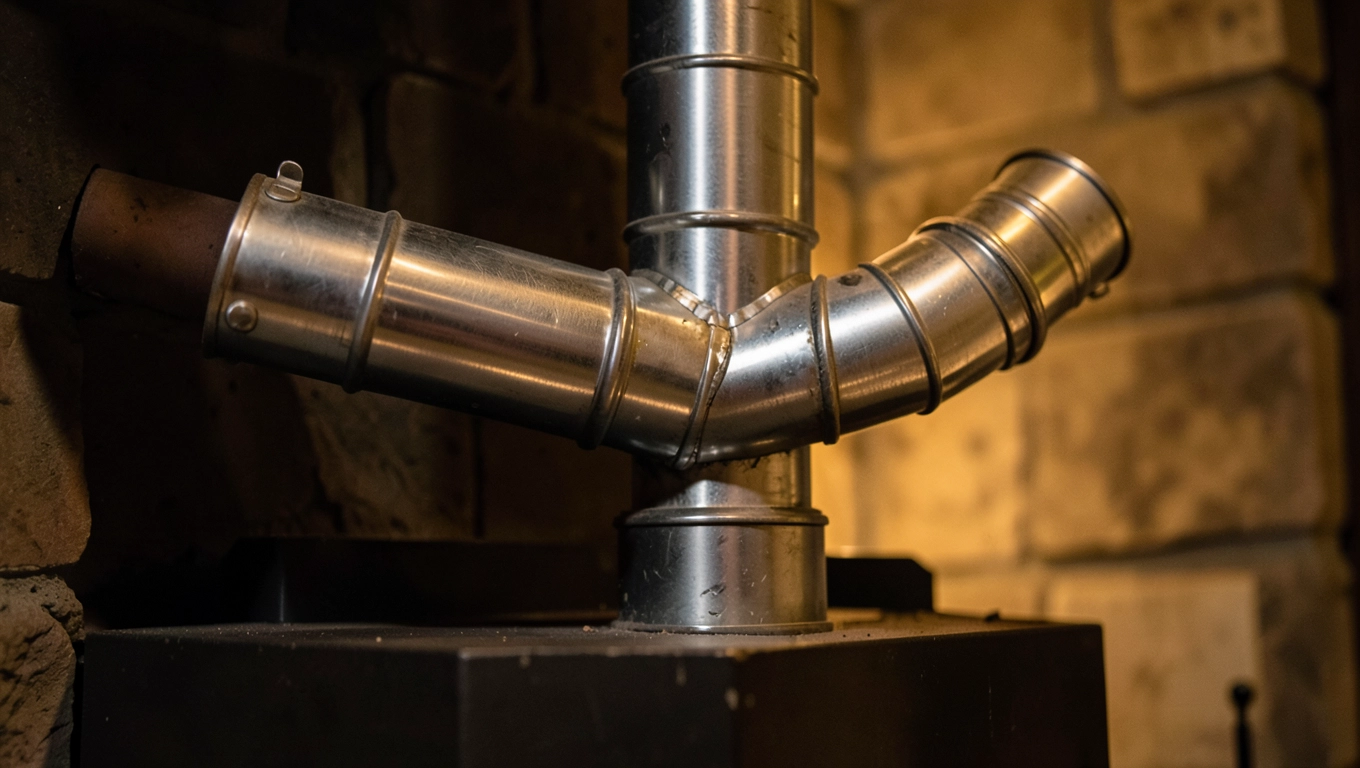

Na rynku dominują trzy główne typy rur do DGP: elastyczne rury aluminiowe, rury stalowe ocynkowane oraz rury spiro (spiralnie zwijane). Każdy z nich ma swoje unikalne cechy, zalety i wady, a ich zastosowanie zależy od specyfiki projektu i budżetu.

Elastyczne rury aluminiowe: To najbardziej popularne rozwiązanie, często widywane w domach, gdzie liczy się prostota i szybkość montażu. Są lekkie, łatwe do gięcia i dopasowania do różnych kształtów, co przyspiesza instalację. Ich cena, w zależności od średnicy i izolacji, waha się od 15 do 40 zł za metr bieżący (za rurę nieizolowaną o średnicy 150 mm). Rury te są odporne na korozję, a dzięki gładkiej wewnętrznej powierzchni (jeśli są dobrej jakości), minimalizują opory przepływu powietrza. Niemniej jednak, ich elastyczność jest zarazem ich piętą achillesową – łatwo ulegają uszkodzeniom mechanicznym, zwłaszcza podczas montażu. Ponadto, ze względu na karbowaną strukturę, mogą generować większe opory przepływu powietrza niż rury gładkie, co wpływa na efektywność systemu, szczególnie na długich odcinkach. Dostępne są również elastyczne rury aluminiowe z izolacją wewnętrzną z wełny mineralnej, które eliminują konieczność dodatkowego izolowania na placu budowy. Ich koszt to około 30-70 zł za metr bieżący (o średnicy 150 mm z izolacją 25 mm).

Rury stalowe ocynkowane: To klasyk w instalacjach wentylacyjnych i DGP, znane ze swojej trwałości i sztywności. Są idealne do tworzenia prostych, długich odcinków, gdzie stabilność i niezmienność kształtu są kluczowe. Rury te są odporne na uszkodzenia mechaniczne i wysokie temperatury, co sprawia, że są niezawodnym wyborem. Ich cena, dla rury o średnicy 150 mm, wynosi od 20 do 50 zł za metr bieżący. Montaż rur stalowych jest bardziej czasochłonny, wymaga specjalistycznych narzędzi do cięcia i łączenia, a także precyzyjnego planowania tras. W porównaniu do elastycznych rur aluminiowych, są cięższe i trudniejsze do ukrycia w zabudowie. Mimo to, tam, gdzie nie ma potrzeby częstego gięcia, stanowią solidną i efektywną opcję, niczym trwała, betonowa droga.

Rury spiro (spiralnie zwijane): Stanowią pewien kompromis między elastycznymi rurami aluminiowymi a stalowymi ocynkowanymi. Są wykonane z cienkiej blachy stalowej, zwiniętej spiralnie, co nadaje im dużą sztywność przy stosunkowo niskiej wadze. Ich wewnętrzna powierzchnia jest gładka, co minimalizuje opory przepływu powietrza i zmniejsza gromadzenie się kurzu, wpływając na jakość powietrza. Cena rur spiro dla średnicy 150 mm to od 25 do 60 zł za metr bieżący. Montaż jest nieco łatwiejszy niż rur stalowych ocynkowanych, ale wymaga precyzyjnych cięć i zastosowania specjalnych kształtek i uszczelek do połączeń. Ich duża wytrzymałość i estetyka sprawiają, że są często stosowane w widocznych elementach instalacji DGP, np. w piwnicach czy kotłowniach, gdzie instalacja jest otwarta.

Wybór materiału zależy również od miejsca instalacji. W przestrzeniach trudno dostępnych, takich jak wąskie przestrzenie nad sufitem podwieszanym, elastyczne rury aluminiowe są nieocenione. W miejscach, gdzie estetyka ma znaczenie, a rury będą widoczne, rury spiro prezentują się znacznie lepiej. W pomieszczeniach technicznych, gdzie wymagana jest maksymalna odporność na uszkodzenia, rury stalowe ocynkowane sprawdzą się najlepiej. Warto pamiętać o łączeniu różnych materiałów, np. główny kanał ze stali ocynkowanej i odgałęzienia z rur elastycznych aluminiowych – to jak złożenie drużyny, gdzie każdy ma swoje specjalne umiejętności. Ważne jest także, aby wszystkie połączenia były szczelne, co osiąga się za pomocą odpowiednich uszczelek i taśm aluminiowych, minimalizując ucieczki ciepła i zapewniając optymalne działanie systemu.

Na koniec, trzeba wspomnieć o wymogach prawnych i normach. Rury używane w systemach DGP muszą spełniać odpowiednie atesty i certyfikaty, które potwierdzają ich bezpieczeństwo i właściwości techniczne. Chodzi o normy dotyczące niepalności materiałów (klasa A1 dla wełny mineralnej, B1 dla kauczuku syntetycznego), wytrzymałości na temperaturę i braku emisji szkodliwych substancji. Zawsze należy sprawdzić, czy wybrany materiał posiada te atesty, aby uniknąć problemów podczas odbioru instalacji lub w przypadku awarii. Brak odpowiednich certyfikatów to jak próba budowania domu bez pozwolenia – prędzej czy później spotka cię to z konsekwencjami.

Montaż i planowanie instalacji DGP

Prawidłowy montaż i przemyślane planowanie instalacji DGP (Dystrybucji Gorącego Powietrza) to fundament, na którym opiera się cała efektywność systemu rozprowadzenia ciepła z kominka. To jak z budowaniem domu – jeśli fundamenty są chwiejne, cała konstrukcja prędzej czy później runie. Inwestycja w kominek z płaszczem wodnym czy wkładem z DGP to dopiero początek; prawdziwa sztuka tkwi w szczegółach wykonania.

Pierwszym krokiem jest staranne zaprojektowanie układu rur. Nie wystarczy po prostu „rozciągnąć” je po domu. Kluczowe jest, aby rury były podobnej długości, co w systemie grawitacyjnym pozwala na równomierne rozprowadzenie ciepła, a w systemie wymuszonym ułatwia zbilansowanie przepływu powietrza. Zbyt duże różnice w długościach rur do poszczególnych pomieszczeń sprawią, że jedne będą przegrzane, a inne zimne, co doprowadzi do frustracji i marnowania energii. Minimalna długość odgałęzienia do pomieszczenia nie powinna być mniejsza niż 2-3 metry, aby uniknąć „gorących punktów” i zapewnić odpowiednie rozproszenie powietrza.

Rozprowadzenie ciepła z kominka powinno być poprowadzone z jak najmniejszą liczbą załamań i kolanek. Każde zagięcie rury, każdy element, to dodatkowy opór, który utrudnia swobodny przepływ powietrza. Pamiętaj, że dla efektywnego działania grawitacyjnego systemu, kanały powinny być poprowadzone pionowo lub z minimalnym nachyleniem, aby wspomóc naturalny ruch gorącego powietrza. W systemie wymuszonym, choć wentylator niweluje część problemów związanych z oporami, nadmierna liczba zagięć zwiększa zużycie energii przez wentylator i generuje niepotrzebny hałas.

Kratki kominkowe to nie tylko element dekoracyjny, ale przede wszystkim funkcjonalny. Ich liczba i umiejscowienie mają kolosalne znaczenie dla efektywności DGP. Należy zastosować wymagana ilość kratek kominkowych w obudowie wkładu oraz kratki wylotowe w pomieszczeniach, które mają być ogrzewane. Przyjmuje się, że dla optymalnego przepływu powietrza, łączna powierzchnia otworów wentylacyjnych w kratkach wlotowych (zimnego powietrza, dolne) i wylotowych (ciepłego powietrza, górne) powinna być dostosowana do mocy wkładu kominkowego. Zazwyczaj dla wkładu o mocy 10-15 kW potrzebujemy kratek o łącznej powierzchni minimum 600-800 cm² (np. dwie kratki 17x30 cm). Nieadekwatne rozmiary kratek prowadzą do przegrzewania się wkładu i spadku efektywności całego systemu.

Montaż kominka i jego obudowy to również moment, w którym należy zachować minimalne odległości od ścian obudowy. Obudowa wkładu kominkowego musi być wykonana z materiałów niepalnych (np. płyty krzemianowo-wapniowe, wermikulitowe) i pozostawiać odpowiednią przestrzeń na swobodny przepływ powietrza wokół wkładu. Odstęp od materiałów palnych powinien wynosić minimum 20 cm, a najlepiej 30-40 cm, aby zapewnić bezpieczeństwo pożarowe. Niedopilnowanie tych zasad może skutkować przegrzewaniem konstrukcji, pęknięciami obudowy, a w skrajnych przypadkach pożarem. To tak jak jazda samochodem bez odstępu od barierek – niby działa, ale ryzyko jest olbrzymie.

W przypadku systemów wymuszonych z wentylatorem, ważnym aspektem jest odpowiednie umiejscowienie i rodzaj wentylatora. Wentylator kominkowy powinien być zamontowany w miejscu łatwo dostępnym dla celów konserwacji, najlepiej na strychu lub w przestrzeni technicznej. Wybierając wentylator, należy zwrócić uwagę na jego wydajność (mierzona w m³/h), poziom hałasu (poniżej 40 dB dla komfortu) oraz możliwość regulacji obrotów. Koszt wentylatora do DGP waha się od 400 zł do nawet 1500 zł w zależności od mocy i producenta. Ważne jest również, aby wentylator był izolowany termicznie, co zapobiegnie ucieczkom ciepła i zmniejszy generowany hałas.

Paliwo to kolejny klucz do komfortowego ogrzewania i niskiej emisji zanieczyszczeń. Paląc twardym drewnem liściastym, takim jak dąb, jesion, grab i buk, osiągamy rezultaty w postaci długiego i intensywnego spalania. Drewno musi być suche, o wilgotności poniżej 20%, co osiąga się przez sezonowanie przez minimum 1,5 do 2 lat. Mokre drewno nie tylko źle się pali, generuje mało ciepła, ale także zwiększa emisję szkodliwych substancji i osadzanie się sadzy w kominie i kanałach DGP, co z czasem prowadzi do zmniejszenia efektywności i zwiększenia ryzyka pożaru.

Pamiętajmy, że instalacja DGP to nie tylko sam kominek i rury, ale cały ekosystem. Dobrze zaplanowana i wykonana instalacja dystrybucji ciepła pozwoli cieszyć się kominkiem przez długie lata, zapewniając komfort termiczny w wielu pomieszczeniach i minimalizując rachunki za ogrzewanie. Wiesz, jak rozprowadzić ciepło z kominka po domu? Kluczem jest precyzja, dbałość o szczegóły i świadomość, że każdy element instalacji ma swoje znaczenie. Niezależnie od tego, czy zdecydujesz się na system grawitacyjny czy wymuszony, sukces tkwi w poprawnym montażu i odpowiednim doborze materiałów.
