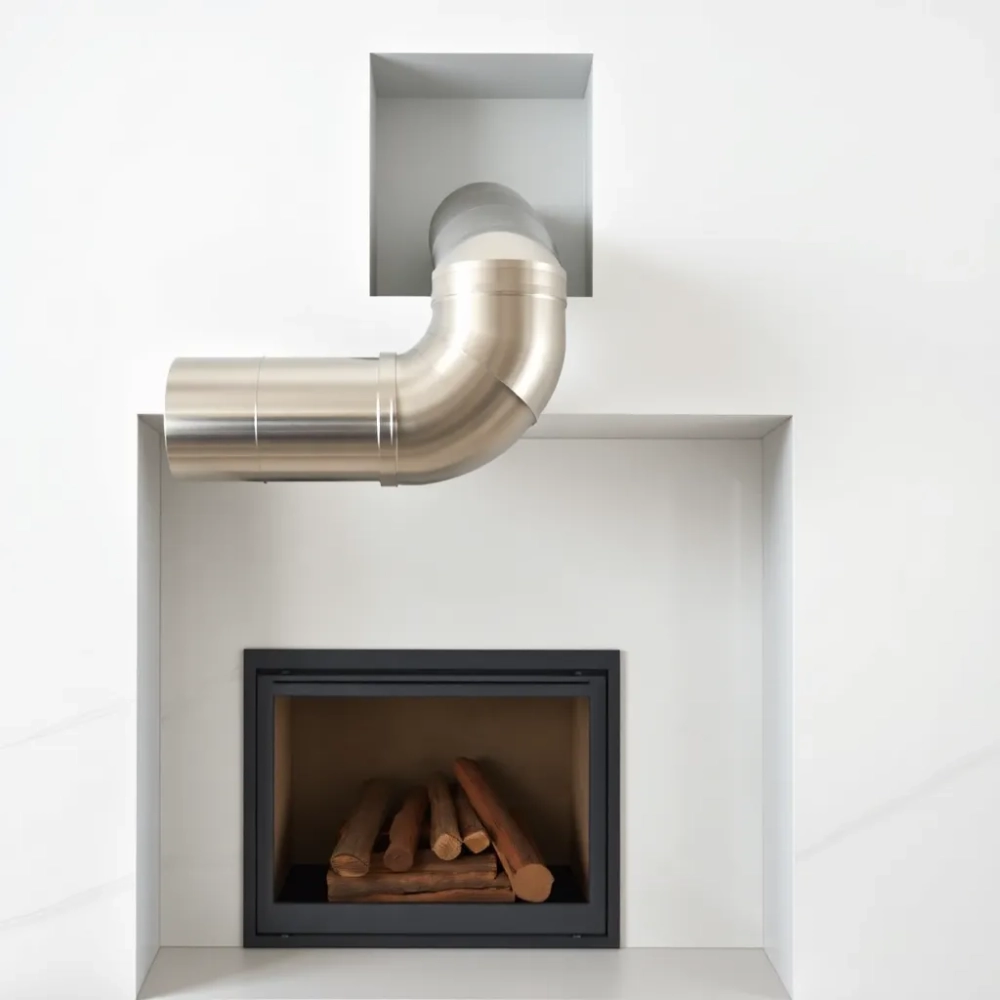

Jak doprowadzić powietrze do kominka z kanału wentylacyjnego?

Kominek dymi, w pokoju czuć spaliny, a szyba pokrywa się sadzą w kilka minut po rozpaleniu? Problem najczęściej nie leży w samym wkładzie, lecz w braku odpowiedniego doprowadzenia powietrza do kominka z kanału wentylacyjnego. Źle dobrany przekrój, za długa rura albo nieprawidłowy wlot potrafią zniweczyć nawet najdroższy wkład, bo spalanie po prostu nie otrzymuje wystarczającej ilości tlenu. Poniżej znajdziesz konkretne zasady projektowania, montażu i odbioru takiej instalacji, oparte na fizyce ciągu, normach wentylacyjnych i praktyce kominiarzy, a nie na marketingowych obietnicach producentów.

• Jak zaprojektować dopływ powietrza z kanału wentylacyjnego
• Instalacja kanału doprowadzającego powietrze do kominka
• Najczęstsze błędy i wymagania bezpieczeństwa

Jak zaprojektować dopływ powietrza z kanału wentylacyjnego

Każdy kominek potrzebuje tlenu, a jego ilość nie jest stała. Drewno bukowe o wilgotności 15% pobiera w szczycie spalania około 15 m³ powietrza na każdy kilogram, przy czym sprawność wymiany zależy od różnicy ciśnień między wlotem a kominem. Zasada działania jest prosta: zimne powietrze wpada do paleniska, ogrzewa się, staje się lżejsze i unosi się przez przewód dymowy, a na jego miejsce wciągane są kolejne porcje z pomieszczenia. Gdy wlot jest za mały lub zbyt oddalony od kominka, ciąg kominowy zasysa powietrze z drzwi, okien i nieszczelności, tworząc przy tym nieprzyjemne przeciągi.

Kluczowy parametr to pole przekroju kanału doprowadzającego. Producent wkładu podaje wymagany przekrój wlotu w cm², najczęściej między 150 a 400 cm² w zależności od mocy nominalnej. Najprostszy przelicznik mówi, że na każdy 1 kW mocy kominka potrzeba około 8-10 cm² powierzchni netto wlotu, ale wartość ta rośnie, jeśli kanał jest dłuższy niż 3 metry lub ma więcej niż dwa kolana 90°. Strata ciśnienia rośnie proporcjonalnie do długości i kwadratu prędkości przepływu, więc każdy dodatkowy metr rury oznacza konieczność zwiększenia średnicy o około 10%.

Kształt kanału ma znaczenie drugorzędne, ale różnica między rurą okrągłą a prostokątną bywa zauważalna. Okrągła zapewnia lepszą aerodynamikę przy mniejszym oporze, ponieważ nie tworzy stref martwego przepływu w narożnikach. Kanał prostokątny o wymiarach 200×100 mm ma pole przekroju 200 cm², ale jego obwód jest większy, a co za tym idzie większe tarcie powietrza o ścianki. Przy długości powyżej 4 metrów warto rozważyć powiększenie kanału o jeden rozmiar, czyli np. z 150×100 mm na 200×100 mm, nawet jeśli minimalny wymóg producenta byłby spełniony mniejszym przekrojem.

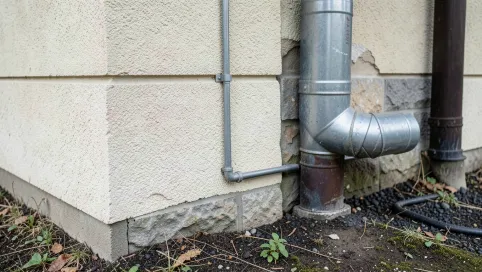

Źródło powietrza zasysanego przez kanał powinno być czyste i chłodne. Najlepsze miejsce to ściana zewnętrzna od strony północnej lub wschodniej, gdzie nawiew nie nagrzewa się latem od słońca i nie wciąga spalin z własnego komina. Wlot montuje się 30-50 cm nad gruntem, z kratką ochronną o oczkach nie większych niż 10 mm, by do środka nie wpadały owady, liście i gryzonie. Kratka powinna mieć łączne pole netto otworów równe polu przekroju kanału, bo każde przewężenie zmniejsza wydajność nawiewu proporcjonalnie do spadku powierzchni.

Izolacja termiczna kanału bywa pomijana, a to poważny błąd. Zimne powietrze z zewnątrz, przechodząc przez nieogrzewaną przegrodę, skrapla wilgoć, a na wewnętrznych ściankach rury osadza się rosa. Skropliny spływają do paleniska albo, co gorsza, do przegrody budynku, powodując zawilgocenie i rozwój grzybów. Izolacja z wełny mineralnej o grubości 30 mm na odcinku przechodzącym przez ścianę i piwnicę praktycznie eliminuje to zjawisko, a przy okazaji tłumi hałas przepływającego powietrza, który w cichym domu potrafi być słyszalny jako nieustanny szum.

Wymiarowanie kanału dla typowych mocy

Przy mocy kominka do 10 kW najczęściej wystarcza kanał okrągły o średnicy 125 mm lub prostokątny 200×100 mm. Wkłady o mocy 10-15 kW potrzebują zwykle 150 mm średnicy lub 200×150 mm, a powyżej 15 kW przekrój rośnie do 200 mm średnicy albo 250×150 mm. Te wartości wynikają z normy PN-EN 13384, która definiuje wzory na stratę ciśnienia w przewodach spalinowych i wentylacyjnych.

Lokalizacja wlotu względem komina

Odległość wlotu od wylotu komina nie może być mniejsza niż 3 metry w poziomie, a wlot musi znajdować się poniżej wylotu dymowego. Takie rozmieszczenie eliminuje ryzyko zassania własnych spalin z powrotem do pomieszczenia. Przy ścianie zewnętrznej warto też unikać miejsc pod okapami, balkonami i wnękami, bo powietrze tam stoi i nie wymienia się swobodnie.

Instalacja kanału doprowadzającego powietrze do kominka

Montaż zaczyna się od wyznaczenia trasy, a nie od zakupu rur. Najkrótsza droga z wlotu w ścianie zewnętrznej do paleniska kominka rzadko pokrywa się z prostą linią, bo na drodze stoją belki stropowe, instalacje elektryczne i kanalizacyjne. Trasa powinna mieć maksymalnie dwa kolana, a każde z nich o kącie nie większym niż 90°, bo kolano 135° ma trzykrotnie mniejszy opór niż ostre 90°.

Przejście przez ścianę zewnętrzną wymaga osadzenia tulei ochronnej o średnicy większej o 20 mm od średnicy rury. Przestrzeń między tuleją a rurą wypełnia się wełną mineralną i uszczelnia elastycznym kitem, nie pianką montażową, która po roku traci szczelność. Od strony zewnętrznej tuleja powinna wystawać 10-20 mm poza lico ściany i być wyprofilowana ze spadkiem na zewnątrz, by woda nie ściekała do wnętrza budynku.

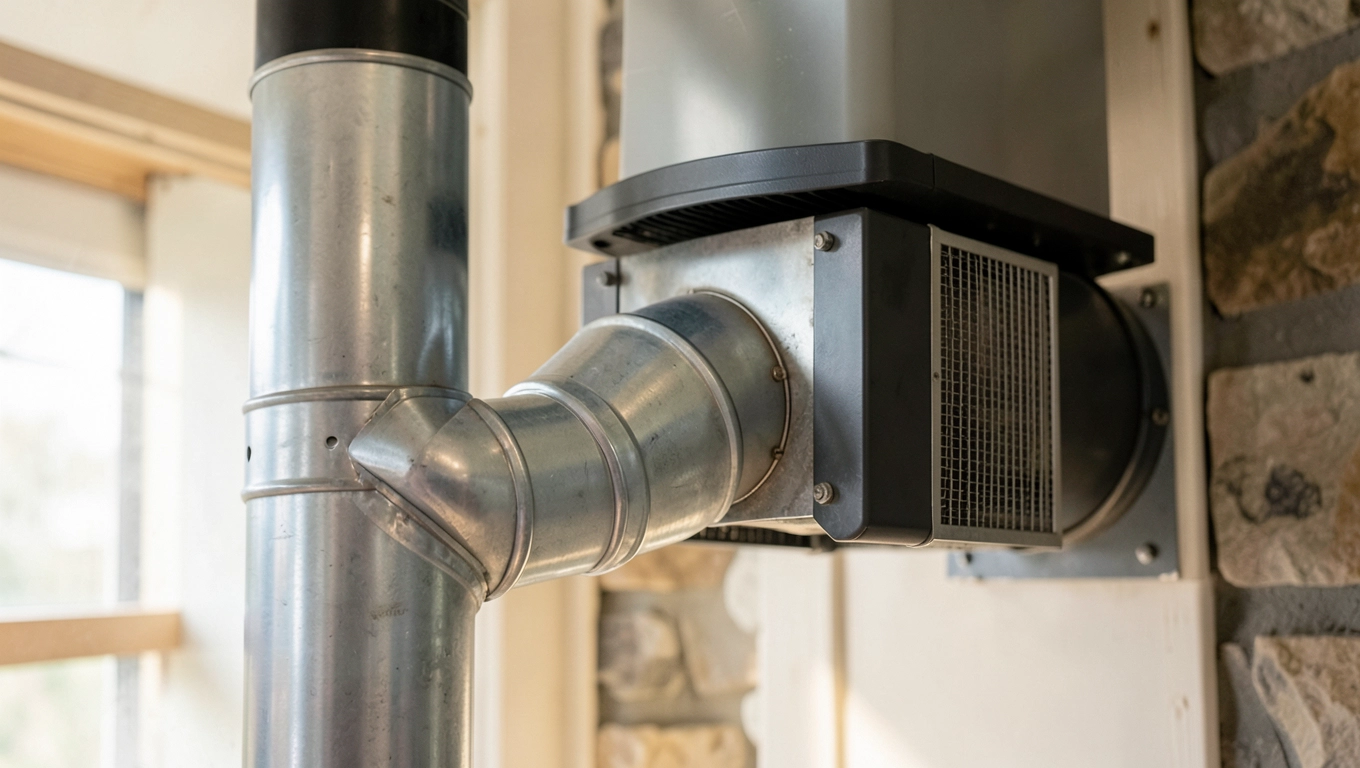

Połączenie kanału z kominkiem to miejsce, w którym najczęściej popełnia się błędy wykonawcze. Wkłady kominkowe mają fabryczny króciec zasysający o średnicy 100, 125 lub 150 mm i wyposażony w przepustnicę regulującą ilość powietrza. Rura doprowadzająca musi być nasunięta na króciec, a nie odwrotnie, bo inaczej przy podciśnieniu w pomieszczeniu rura może się zsunąć. Połączenie obejmuje się opaską zaciskową, a styk uszczelnia taśmą aluminiową, nie zwykłą izolacyjną, która po sezonie grzewczym odklej się od nagrzanej powierzchni.

Regulacja przepustnicy po montażu wymaga kilku prób. Pierwsze palenie wykonuje się przy całkowicie otwartej przepustnicy i obserwuje się płomień: powinien być stabilny, lekko ciągnąć się w górę i nie kopcić. Jeżeli płomień pulsuje i cofa się do paleniska, dopływ jest za duży i przepustnicę przymyka się o około 30%. Gdy płomień jest krótki i żółty, dopływ jest za mały i trzeba sprawdzić, czy kanał nie jest zablokowany albo czy kratka zewnętrzna nie jest zabrudzona. Prawidłowo wyregulowany kominek pali się jasnym, lekko pomarańczowym płomieniem, a szyba pozostaje czysta przez cały sezon.

Przed pierwszym rozpaleniem warto sprawdzić ciąg kominowy, zapalając zapalniczkę przy otworze rewizyjnym wkładu. Płomień powinien wyraźnie ciągnąć się do wewnątrz, co potwierdza prawidłowe podciśnienie w instalacji.

Próba szczelności to element, którego wielu wykonawców nie wykonuje, a który odsłania większość wad montażowych. Po zakończeniu instalacji zakłada się na wlot zewnętrzny wentylator i mierzy spadek ciśnienia przy przepływie znamionowym. Strata ciśnienia na całej długości kanału nie powinna przekraczać 10 Pa, a jeśli przekracza, szuka się przyczyny w nieszczelnych połączeniach albo zbyt wielu kolanach.

Najczęściej stosowane materiały kanałowe

• Stal nierdzewna kwasoodporna (gatunek 1.4404) - trwałość powyżej 30 lat, odporność na kondensat, koszt rury 125 mm około 90-140 zł za metr bieżący.
• Stal ocynkowana - tańsza (60-90 zł/m), ale podatna na korozję po 8-12 latach przy stałym kontaktcie z wilgocią.
• Aluminium sztywne - lekkie, łatwe w obróbce, koszt 70-110 zł/m, ale mniej odporne mechanicznie.
• Tworzywo sztuczne (PVC, PPs) - dopuszczalne tylko w instalacjach, gdzie temperatura powietrza nie przekracza 80°C, koszt 40-80 zł/m.

Najczęstsze błędy i wymagania bezpieczeństwa

Zbyt mały przekrój wlotu to klasyczny błąd oszczędności. Inwestor widzi rurkę 100 mm, kosztuje mniej niż 125 mm, więc bierze tę mniejszą. Tymczasem strata ciśnienia rośnie z kwadratem prędkości przepływu, więc różnica między 100 a 125 mm przy tej samej długości kanału potrafi wynosić 40% spadku wydajności. Kominek wtedy dymi, a użytkownik zaczyna otwierać okno, tracąc całą ideę ogrzewania domu kominkiem.

Brak izolacji termicznej na odcinku przechodzącym przez nieogrzewaną przegrodę to drugi powszechny błąd. Zimne powietrze w niezaizolowanej rurze schładza się do temperatury punktu rosy, a skropliny kapie z powrotem do wnętrza budynku. Po kilku sezonach w miejscu przejścia pojawia się zaciek, a w nim grzyb. Izolacja 30 mm wełny mineralnej kosztuje kilkanaście złotych za metr i eliminuje problem całkowicie.

Nieprawidłowe usytuowanie wlotu względem wylotu komina bywa przyczyną zassania spalin z powrotem do pomieszczenia. Norma PN-EN 13384-1 zabrania lokalizacji wlotu powietrza w odległości mniejszej niż 3 metry w poziomie od wylotu przewodu dymowego, jeżeli oba otwory leżą na tej samej wysokości. Bezpieczniej jest umieścić wlot poniżej wylotu o co najmniej 0,5 metra, co tworzy naturalną separację ciśnień.

Brak kratki ochronnej na wlocie to zaproszenie dla owadów, gryzoni i liści. Właściciele domów jednorodzinnych nierzadko znajdują po zimie gniazda os w kanałach, które całkowicie blokują przepływ. Kratka z siatką o oczku 8 mm zatrzymuje większość szkodników, a jednocześnie nie zmniejsza pola przepływu, jeśli jej łączne otwory netto odpowiadają przekrojowi kanału.

Pod żadnym pozorem nie wolno łączyć kanału wentylacyjnego ogólnobudowlanego z kanałem doprowadzającym powietrze do kominka. Wspólny przewód zasysa spaliny z jednego mieszkania do drugiego i odwrotnie, co w bloku wielorodzinnym kończy się zatruciem. Kanał kominkowy musi być indywidualny i prowadzony bezpośrednio przez ścianę zewnętrzną.

Niedostateczna odległość wlotu od gruntu skutkuje zasysaniem wody roztopowej, błota i śniegu wdmuchiwanego przez wiatr. Minimalna wysokość 30 cm nad terenem jest wymagana przepisami, ale w praktyce przy domach z niskim cokolem lepiej zostawić 50 cm, a przy terenach z dużymi opadami śniegu nawet 80 cm. Kratka wlotowa powinna mieć daszek ochronny lub być montowana pod kątem 15° w dół od poziomu, by woda deszczowa nie wlewała się do środka.

Niedokręcone opaski zaciskowe na połączeniach rur puszczają powietrze, a to tworzy hałas i stratę ciśnienia. Po pierwszym sezonie grzewczym wszystkie opaski warto dokręcić, bo aluminium i stal pracują pod wpływem temperatury. Miejsca przecieków łatwo wykryć zimną dłonią lub kadzidłem, które odchyla się w stronę nieszczelności.

Kiedy nie stosować zewnętrznego kanału wentylacyjnego

Rozwiązanie z doprowadzeniem powietrza przez ścianę zewnętrzną nie sprawdza się w domach pasywnych i energooszczędnych z rekuperacją. Każdy dodatkowy otwór w obudowie budynku to mostek termiczny i miejsce potencjalnej straty ciepła. W takim przypadku lepszym rozwiązaniem jest bezpośredni wlot powietrza z pomieszczenia, w którym znajduje się kominek, najlepiej z sąsiedniego pokoju przez kratkę transferową w drzwiach lub ścianie. Inwestorzy decydujący się na kominek w domu pasywnym powinni rozważyć wkład z hermetyczną komorą spalania i osobnym obiegiem powietrza, całkowicie odciętym od wnętrza.

Kanał z tworzywa sztucznego nie może być stosowany w miejscach, gdzie temperatura powietrza przekracza 80°C, a w okolicach kominka bywają i wyższe temperatury w razie cofnięcia się płomienia. W tych strefach jedynym bezpiecznym materiałem jest stal nierdzewna o grubości ścianki minimum 0,5 mm. Montaż kanału z PVC w strefie gorącej skutkuje jego deformacją po kilku sezonach i utratą szczelności.

Kanał prowadzony w zabudowie z karton-gipsu bez dodatkowej ochrony to ryzyko pożarowe. Wszelkie przejścia przez palne przegrody wymagają zastosowania przejść przeciwpożarowych z wełną mineralną i masą ogniochronną, zgodnie z normą PN-EN 1366. Bez tego rozwiązania kominek nie przejdzie odbioru kominiarskiego, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru.

Normy i przepisy

Podstawą prawną są Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późniejszymi zmianami), w szczególności § 142 dotyczący wentylacji i § 148 dotyczący przewodów dymowych. Normą techniczną jest PN-EN 13384-1 (Metody obliczania ciągu kominowego) oraz PN-EN 15287-1 (Projektowanie i instalacja kominów). Kominiarz wykonujący odbiór powołuje się też na Rozporządzenie Ministra Spraw Wewnętrznych z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków.

Doprowadzenie powietrza do kominka z kanału wentylacyjnego to nie tylko kwestia komfortu, ale też bezpieczeństwa domowników. Prawidłowo wykonany kanał eliminuje dymienie, poprawia sprawność spalania i obniża emisję cząstek stałych do atmosfery. Przed pierwszym rozpaleniem warto poprosić uprawnionego kominiarza o odbiór instalacji i wpis do książki przewodów kominowych, co przy okazji porządkuje dokumentację na wypadek kontroli nadzoru budowlanego lub ubezpieczyciela.

Źródła danych i regulacji: Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych (isap.sejm.gov.pl), PN-EN 13384-1 i PN-EN 15287-1 (PKN, pkn.pl), Rozporządzenie Ministra Spraw Wewnętrznych w sprawie ochrony przeciwpożarowej budynków (isap.sejm.gov.pl), poradnik Mistrzów Kominiarskich OIGK (kominiarz.pl).
