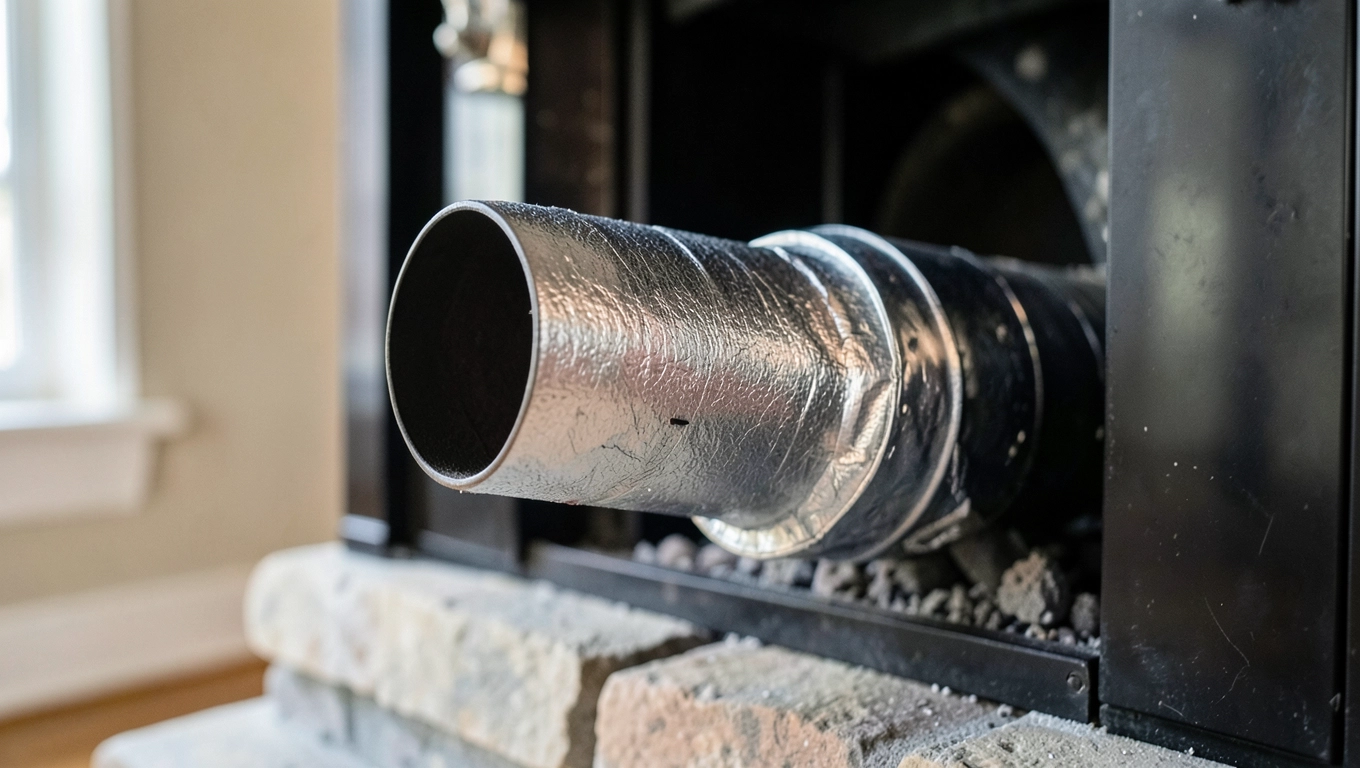

Doprowadzenie powietrza do kominka: jaka średnica rury będzie właściwa?

Jak dobrać średnicę rury dolotowej do kominka (moc, typ wkładu, norma)

Prawidłowa średnica rury dolotowej wynika z trzech zależności: mocy nominalnej wkładu, pola przekroju czopucha oraz wymagań normy PN-EN 13229. Najpopularniejsze rozmiary to Ø125 mm oraz Ø150 mm. Pierwszy wystarcza do wkładów o mocy do 10 kW, drugi obsługuje urządzenia do 15 kW. Przy większych mocach stosuje się Ø180 mm lub Ø200 mm, ale takie wkłady trafiają do domów rzadko.

• Jak dobrać średnicę rury dolotowej do kominka (moc, typ wkładu, norma)
• Doprowadzenie powietrza do kominka przez styropian przejście i uszczelnienie
• Dolot powietrza do kominka w XPS pod posadzką kanał, tuleja, kompensacja
• Najczęstsze błędy montażu dolotu powietrznego oraz checklista przed rozpaleniem

Wzór orientacyjny jest prosty: pole przekroju rury dolotowej powinno wynosić około 1,5 × pole przekroju czopucha. Czopuch o średnicy 150 mm ma przekrój 177 cm², a więc rura dolotowa powinna mieć co najmniej 265 cm² przekroju. Ø150 mm daje dokładnie 177 cm², co nie spełnia wymogu. Dlatego w takim przypadku lepsza będzie rura Ø160 mm (201 cm²) lub Ø180 mm (254 cm²).

Instrukcja DTR producenta wkładu zawsze podaje minimalną średnicę dolotu. To dokument nadrzędny wobec ogólnych zaleceń. Warto go otworzyć przed zakupem rur, bo niektóre wkłady z dopalaczem lub turbinką wymagają powiększonego przekroju. Zaniżenie średnicy oznacza głodzenie paleniska, a w konsekwencji cofanie spalin przy rozruchu.

Materiał rury ma znaczenie dla oporów przepływu. Stal ocynkowana lub nierdzewna o gładkiej ściance generuje opór rzędu 2-3 Pa na metr bieżący. Aluminium elastyczne (typ flex) zwiększa opór o 40-60% na każdym fałdzie. Dlatego elastyczne przewody dopuszcza się wyłącznie na krótkich odcinkach do 1,5 m, najczęściej na ostatnim fragmencie trasy przy samym wkładzie.

Izolacja termiczna rury w strefie zimnej zapobiega kondensacji pary wodnej z powietrza zewnętrznego. Na odcinku od kratki do wnętrza ocieplonej ściany nakłada się 30 mm wełny mineralnej lub otuliny Armaflex. Brak izolacji powoduje skropliny wewnątrz kanału, a te zamarzają zimą i stopniowo zatykają przekrój. Dodatkowo na zewnątrz budynku rura musi mieć spadek 2-3° w kierunku na zewnątrz, by ewentualna wilgoć mogła odpływać.

Średnica rury a moc kominka szybkie dopasowanie

• do 8 kW Ø125 mm, przekrój 123 cm²
• 8-12 kW Ø150 mm, przekrój 177 cm²
• 12-15 kW Ø160 mm, przekrój 201 cm²
• 15-20 kW Ø180 mm, przekrój 254 cm²

W domu z rekuperacją dolot kominka prowadzi się osobnym kanałem, zawsze z klapą przeciwzwrotną. Rekuperator wytwarza podciśnienie rzędu 50-100 Pa, które bez klapy zasysałoby spaliny z powrotem do pomieszczenia. Klapa przeciwzwrotna otwiera się tylko przy pracy kominka, a w stanie spoczynku blokuje przepływ w obu kierunkach.

Doprowadzenie powietrza do kominka przez styropian przejście i uszczelnienie

Przejście przez ścianę ocieploną styropianem (ETICS) wymaga otworu większego o 20-30 mm od średnicy rury. Luz ten wypełnia się tuleją ochronną najczęściej fragmentem rury kanalizacyjnej PVC DN160 w przypadku rury Ø125 mm. Tuleja chroni styropian przed przegrzaniem od strony wewnętrznej i przed uszkodzeniami mechanicznymi od zewnątrz.

Uszczelnienie wokół tulei wykonuje się pianką niskoprężną. Standardowa pianka montażowa z pistoletu rozpręża się z siłą 5-8 kPa i w cienkiej warstwie styropianu (15-20 cm) wywołuje naprężenia prowadzące do odspojenia tynku od warstwy izolacji. Pianka niskoprężna (oznaczenie „low expansion") osiąga maksymalnie 2 kPa, co mieści się w granicach wytrzymałości ETICS. Od zewnątrz spoinę zabezpiecza taśma EPDM lub systemowe uszczelki stosowane w systemach ociepleń.

Kratka zewnętrzna osadzana jest w tynku, nie w styropianie. Stosuje się kratki ze stali nierdzewnej lub aluminium z siatką o oczku 2-3 mm, które chronią przed owadami i gryzoniami. Każda kratka powinna mieć daszek przeciwdeszczowy odchylony pod kątem 30° bez niego woda przedostaje się do kanału i powoduje zawilgocenie wewnętrznego fragmentu rury.

Zwykła pianka montażowa z pistoletu nie nadaje się do uszczelniania przejścia przez styropian. Rozpręża się zbyt mocno i odspaja tynk od warstwy izolacji. Jedyny wyjątek to krótkie szczeliny do 5 mm, gdzie pianka nie ma pola do rozprężania.

W ścianie trójwarstwowej (mur + szczelina + cegła licowa) zasada jest podobna, ale tuleja przechodzi przez wszystkie trzy warstwy. W domu szkieletowym rura prowadzona jest przez poszycie zewnętrzne (OSB lub MFP), a przestrzeń między słupkami wypełnia się wełną mineralną. EPS w szkielecie pełni tylko rolę dodatkowej warstwy pod poszyciem, więc izolacja rury ogranicza się do otuliny Armaflex na odcinku zewnętrznym.

Projekt przejścia warto wykonać przed ociepleniem ściany. Jeśli otwór wycina się w gotowym ETICS, konieczne jest nacięcie tynku, wycięcie styropianu ostrym nożem, a następnie nałożenie nowej warstwy zbrojącej i tynku wokół kratki. Takie poprawki bywają kosztowne i rzadko dorównują oryginalnej fakturze elewacji.

Schemat przejścia przez ścianę ocieploną ETICS (od zewnątrz do wewnątrz)

• Kratka zewnętrzna z daszkiem
• Tynk zewnętrzny (5-8 mm)
• Siatka zbrojąca w kleju
• Styropian fasadowy (150-200 mm)
• Tuleja ochronna PVC DN160
• Mur nośny (cegła, beton komórkowy 240 mm)
• Tynk wewnętrzny (10-15 mm)
• Rura dolotowa Ø125 mm z izolacją Armaflex

Dolot powietrza do kominka w XPS pod posadzką kanał, tuleja, kompensacja

XPS pod posadzką przyjmuje rolę kanału dolotowego w budynkach bez podpiwniczenia. Materiał frezuje się nożem termicznym lub otwornicą do drewna, uzyskując kanał o średnicy większej o 10 mm od rury. Luz ten pozwala na swobodne wprowadzenie rury i kompensację termiczną. Minimalny przekrój kanału to średnica rury plus 10 mm, czyli dla Ø125 mm potrzebny jest otwór Ø145 mm.

Rura w kanale XPS wymaga tulei ochronnej, którą stanowi rura kanalizacyjna PVC lub PP. Tuleja tworzy barierę między rurą stalową a pianką polistyrenową bez niej kondensat z rury wnika w XPS i obniża jego właściwości izolacyjne. Styki między tuleją a XPS uszczelnia się taśmą butylową, a od góry osłania folią PE, by wylewka nie wnikała w szczeliny.

Długość trasy dolotowej w XPS nie powinna przekraczać 3 m bez wspomagania. Przy dłuższym kanale opory przepływu rosną, a kominek zaczyna „dławić się" przy rozruchu. Rozwiązaniem jest wentylator dolotowy (tzw. airbox) sterowany termostatem lub presostatem. Urządzenie włącza się automatycznie przy pracy paleniska i wyłącza po wygaszeniu.

Wylewka betonowa nie może uciskać rury dolotowej. Rura pozostaje w tulei, a tuleja wypełnia luz w XPS, ale wylewka opiera się na XPS, nie na rurze. Kompensację zapewnia 10 mm luzu między tuleją a rurą oraz elastyczna otulina. Gdyby wylewka bezpośrednio obciążała rurę stalową, jej odkształcenie po kilku sezonach grzewczych zamknęłoby przekrój.

Przejście rury z XPS do pomieszczenia wymaga kolana lub łagodnego łuku. Ostry kąt 90° generuje opór rzędu 15-20 Pa, co dla rury Ø125 mm oznacza stratę wydajności dolotu o 30%. Łagodny łuk o promieniu co najmniej 3 × średnica rury (dla Ø125 to 375 mm) obniża opór do 3-5 Pa.

W domu z rekuperacją dolot pod posadzką warto wyprowadzić do osobnej studzienki lub skrzynki rozdzielczej. Studzienka z filtrem i klapą przeciwzwrotną chroni rekuperator przed ciągiem wstecznym i zanieczyszczeniami. Bez filtra kurz z dolotu osiada na wymienniku rekuperatora i obniża jego sprawność o 10-15% rocznie.

Kolejność prac przy dolocie w XPS

1. Wyznaczenie trasy kanału w projekcie od kratki zewnętrznej do czopucha kominka
2. Frezowanie XPS po ułożeniu warstwy izolacji (przed wylewką)
3. Osadzenie tulei ochronnej PVC w kanale
4. Uszczelnienie taśmą butylową styków tuleja-XPS
5. Wprowadzenie rury dolotowej do tulei
6. Osłonięcie folią PE fragmentu rury w strefie wylewki
7. Wykonanie wylewki z dylatacją przy tulei
8. Montaż kratki zewnętrznej i kolana przy kominku

Najczęstsze błędy montażu dolotu powietrznego oraz checklista przed rozpaleniem

Pięć błędów powtarza się w praktyce wykonawczej najczęściej. Pierwszy to brak spadku rury na zewnątrz deszcz wnika do kanału i zalega w najniższym punkcie, skąd nie ma odpływu. Spadek 2-3° w kierunku na zewnątrz rozwiązuje problem.

Drugi błąd to rezygnacja z izolacji rury w strefie zimnej. Skropliny pojawiają się przy różnicy temperatur 10°C między powietrzem zewnętrznym a ścianą rury. W Polsce zimą to różnica 30-40°C, więc kondensacja jest pewna. Otulina Armaflex 30 mm lub wełna mineralna w płaszczu z folii aluminiowej eliminuje zjawisko.

Trzeci błąd to ucisk rury w wylewce podłogowej. Beton opada podczas wiązania i naciska na wszystkie elementy w warstwie. Rura stalowa bez tulei i luzu deformuje się o 2-3 mm, co dla Ø125 mm oznacza spadek przekroju o 5-8%. Tuleja PVC z 10 mm luzu przejmuje obciążenie.

Czwarty błąd to stosowanie rury PVC w strefie gorącej. Temperatura powietrza przy rozpalonym kominku przekracza 60°C w odcinku 1 m od wkładu, a przy awarii termicznej potrafi osiągnąć 120°C. PVC mięknie już przy 60°C i traci kształt. W strefie gorącej dopuszcza się wyłącznie stal nierdzewną lub ocynkowaną o grubości ścianki co najmniej 0,5 mm.

Piąty błąd to brak klapy przeciwzwrotnej w domu z rekuperacją. Podciśnienie z rekuperatora wciąga spaliny przez dolot, jeśli klapa nie blokuje przepływu wstecznego. Objawia się to zapachem spalin w pokojach i sadzą na kratkach wentylacyjnych. Klapa membranowa lub grawitacyjna kosztuje 60-120 PLN i eliminuje ryzyko.

Kominek bez dolotu w domu o szczelności n50 ≤ 1,0 h⁻¹ nie może pracować prawidłowo. Cofanie spalin, dymienie przy rozruchu, ciągłe gaśnięcie płomienia to klasyczne objawy braku powietrza. Warunki Techniczne 2021 (§57) wymagają dla takich domów osobnego kanału dolotowego z zakończeniem na ścianie zewnętrznej.

Checklista przed pierwszym rozpaleniem

• Szczelność połączeń sprawdzić taśmą klejącą lub dymem z kadzidła, czy nie ciągnie przy stykach rur
• Działanie klapy przeciwzwrotnej otworzyć klapę ręcznie i obserwować powrót do pozycji zamkniętej
• Ciąg dolotu przy otwartym oknie i zgaszonym rekuperatorze płomień świeczki przy kratce powinien lekko cofać się do wnętrza

Konserwacja dolotu ogranicza się do trzech czynności w cyklu rocznym. Oczyszczenie kratki zewnętrznej z pajęczyn i liści, kontrola szczelności połączeń (zwłaszcza po pierwszym sezonie grzewczym), wymiana uszczelek EPDM co 5-7 lat. Rura stalowa wewnątrz budynku nie wymaga czyszczenia powietrze dolotowe nie niesie sadzy ani kondensatu w normalnych warunkach.

Pierwsze rozpalenie w nowym domu warto przeprowadzić przy otwartym oknie i wyłączonej rekuperacji. Pozwala to ocenić ciąg dolotu bez zakłóceń ze strony wentylacji mechanicznej. Po 20-30 minutach pracy kominka w takich warunkach widać, czy dolot dostarcza wystarczającą ilość powietrza.

�ródła

• PN-EN 13229:2002/A1:2005 Wkłady kominkowe z otwartą lub zamkniętą komorą spalania
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Warunki Techniczne 2021, §57)
• Wytyczne ZDB (Zentralverband Deutsches Bauschlosserhandwerk) Montaż kominków i pieców
• Instrukcje systemowe ociepleń ETICS wytyczne producentów (BAUMIT, KNAUF, CERESIT)
