Wentylator do rozprowadzenia ciepła z kominka: koniec z zimnymi pokojami

Turbina do kominka pojedyncza czy podwójna: którą wybrać do swojego domu

Zanim zaczniesz przeglądać katalogi, policz kubaturę pomieszczeń, które mają być ogrzewane. Prosta zależność: kubatura w metrach sześciennych razy trzy wymiany powietrza na godzinę daje minimalną wydajność turbiny w m³/h. Sypialnia 40 m³ wymusza turbiny o wydajności co najmniej 120 m³/h, salon 60 m³ potrzebuje 180 m³/h, a cały parter 200-250 m³/h. Bez tego rachunku kupujesz na ślepo, a za słaby wentylator do rozprowadzenia ciepła z kominka po prostu nie dowiezie gorącego powietrza do sypialni na końcu kanału.

• Turbina do kominka pojedyncza czy podwójna: którą wybrać do swojego domu
• Montaż DGP przy kominku: trasy kanałów, filtry i izolacja bez błędów
• Koszt systemu rozprowadzenia ciepła z kominka i realne oszczędności na ogrzewaniu

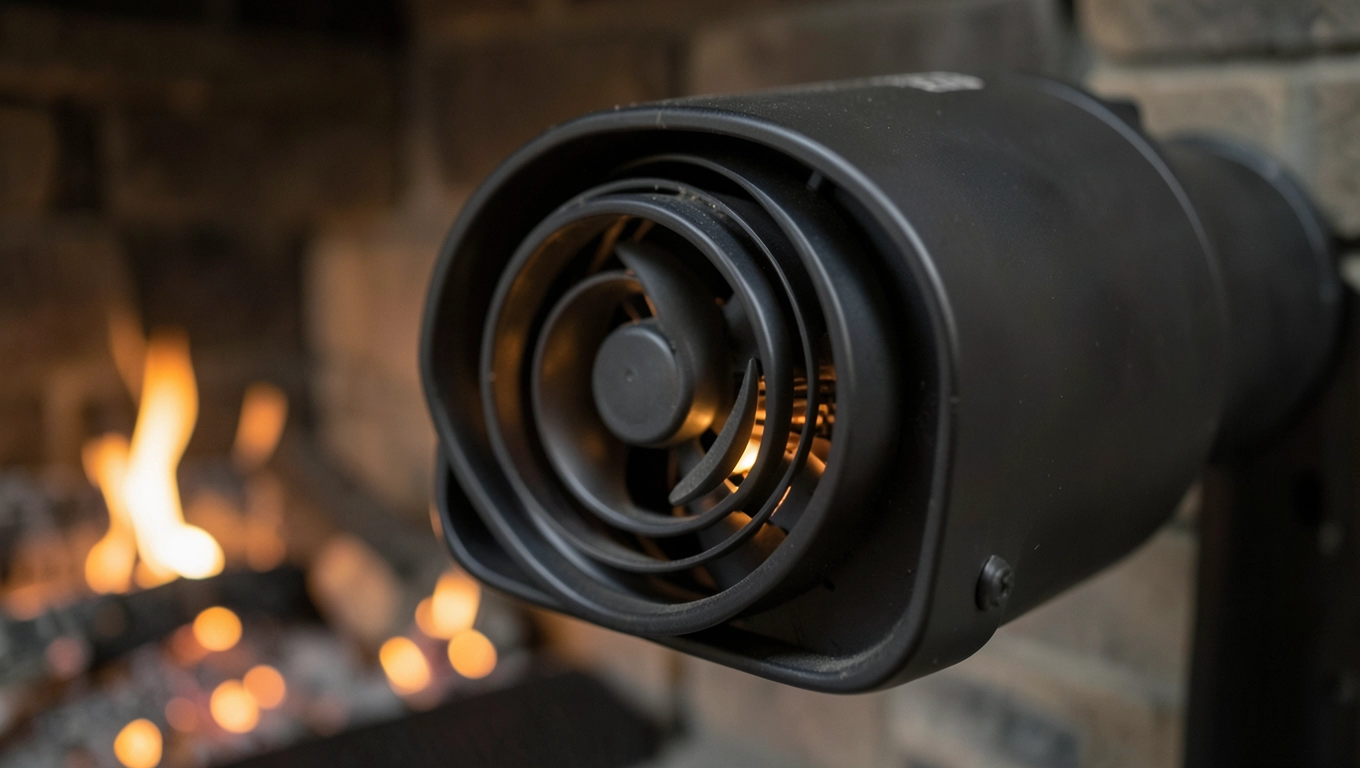

Turbiny pojedyncze oferują wydajność 60-120 m³/h przy poborze 30-50 W i pracują cicho, bo ich łopatki nie muszą rozpędzać dużej masy powietrza. Sprawdzają się w mieszkaniach do 80 m² z trzema-czterema krótkimi kanałami. W takiej skali nie ma sensu przepłacać za podwójny układ.

Podwójne turbiny (często nazywane tandemowymi) generują 180-300 m³/h i obsługują 4-6 pomieszczeń jednocześnie, ale pobierają 60-80 W na turbinę i generują słyszalny szum. Taki zestaw ma sens w domach 120-180 m², gdzie trasa kanałów przekracza 8 m i pojedynczy wentylator do rozprowadzenia ciepła z kominka zwyczajnie nie przepchnie powietrza przez opory.

Termostatowany włącznik aktywuje turbiny dopiero od temperatury 30°C w płaszczu kominka. To ważne, bo gdy ogień dopiero się rozpala, powietrze w kanale jest chłodne i pompowanie go po domu nic nie daje, a termostatowany wentylator do kominka nie marnuje wtedy prądu. Sterownik żaluzjowy rozdziela strumień na poszczególne kanały, dzięki czemu nie ogrzewasz pustego pokoju gościnnego, gdy w salonie jest już ciepło.

Z praktyki instalatorskiej: w domach z otwartą antresolą podwójna turbina działa odczuwalnie lepiej, bo gorące powietrze nie ucieka pod sufit, lecz trafia tam, gdzie go potrzebujesz. W mieszkaniach z krótkimi trasami kanałów inwestycja w tandem zwykle się nie zwraca, bo hałas zaczyna dominować nad komfortem cieplnym.

Nigdy nie montuj turbiny bez filtra przeciwpyłowego. Kurz z komory powietrznej kominka to nie tylko dyskomfort, ale i realne zagrożenie pożarowe, gdy się osadzi w kanale. Filtr klasy G3 lub G4 zatrzymuje cząsteczki większe niż 10 µm, a powiększona powierzchnia filtra oznacza rzadszą wymianę, co obniża koszt eksploatacji.

Parametry techniczne turbin do kominka

Kiedy podwójna turbina nie ma sensu

Dom o powierzchni do 80 m² z krótkimi kanałami nie potrzebuje tandemu. Hałas 40 dB w nocy, gdy kominek dogasa, staje się irytujący, a zysk cieplny jest niewielki. Podobnie w mieszkaniach z jedną otwartą przestrzenią bez sypialni na piętrze, bo ciepło i tak miesza się naturalnie.

Montaż DGP przy kominku: trasy kanałów, filtry i izolacja bez błędów

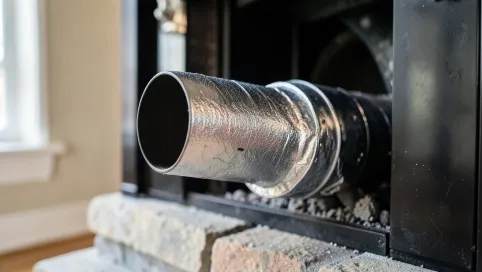

Dystrybucja gorącego powietrza (DGP) to system kanałów biegnących od komory powietrznej kominka lub płaszcza wodnego do poszczególnych pomieszczeń. Najczęściej stosuje się elastyczne przewody aluminiowe o średnicy 125-150 mm albo sztywne z blachy ocynkowanej. Wybór zależy od trasy: aluminium gwarantuje łatwe prowadzenie przez strop i zakręty, ale sztywne kanały mają mniejsze opory przepływu i dłużej trzymają ciepło.

Planowanie trasy zaczyna się od kominka, nie od pokojów. Najkrótsza droga do każdego pomieszczenia to podstawa, bo każdy metr kanału to strata temperatury rzędu 1-2°C. Trasa dłuższa niż 6 m przy pojedynczej turbinie oznacza, że na końcu kanału powietrze ma już tylko 30-35°C i ledwo odczujesz, że działa DGP do kominka.

Izolacja termiczna kanałów w strefach nieogrzewanych (strych, poddasze, garaż) to absolutny wymóg, nie opcja. Wełna mineralna o grubości 25-50 mm w płaszczu aluminiowym obniża straty ciepła o 60-70%. Bez izolacji tracasz nie tylko temperaturę, ale i skraplasz wilgoć w chłodniejszych odcinkach, a to prosta droga do korozji i grzyba w przegrodzie.

Skrzynki rozprężne z żaluzjami regulacyjnymi montuje się przy wlotach do pomieszczeń. Pozwalają precyzyjnie dozować ilość powietrza, co ma znaczenie w sypialniach, gdzie nadmiar ciepła przeszkadza w spaniu. Żaluzje sterowane ręcznie kosztują 40-80 zł za sztukę, a w wersji sterowanej serwomechanizmem nawet 200-300 zł.

Filtr przeciwpyłowy warto montować zaraz za turbiną, w powiększonej obudowie, żeby zwiększyć powierzchnię filtracji. Standardowy filtr 200×200 mm wymienia się co 2-3 miesiące, powiększony 400×400 mm co 6-9 miesięcy. Różnica w częstotliwości obsługi szybko zwraca się w wygodzie użytkowania.

Podłączenie turbin do sterownika wymaga uwzględnienia normy PN-EN 1856 dotyczącej instalacji odprowadzania spalin i dystrybucji powietrza w budynkach. Przewody elektryczne prowadzi się w oddzielnych korytkach, z dala od kanałów gorącego powietrza, żeby izolacja kabli nie uległa degradacji termicznej. Zasilanie 230 V z osobnym obwodem i zabezpieczeniem nadprądowym 6 A to standard, ale coraz częściej stosuje się też sterowniki niskonapięciowe 24 V dla bezpieczeństwa.

Schemat instalacji DGP krok po kroku

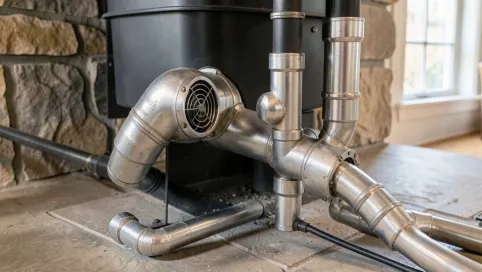

Kominek → filtr przeciwpyłowy (powiększona obudowa) → turbina (pojedyncza lub podwójna) → rozdzielacz → 4-6 kanałów elastycznych Ø125-150 mm → skrzynki rozprężne z żaluzjami → wloty do pomieszczeń. Całość domyka sterownik żaluzjowy i termostat uruchamiający układ od 30°C.

Checklist przed montażem DGP

• Izolacja kanałów w strefach nieogrzewanych (wełna 25-50 mm)
• Dostęp do filtra bez demontażu ścian
• Termostat uruchamiający turbiny od 30°C
• Wentylacja nawiewna zapewniająca dopływ świeżego powietrza
• Trasa kanałów nie dłuższa niż 6 m (pojedyncza turbina) lub 10 m (podwójna)
• Osobny obwód elektryczny 230 V z zabezpieczeniem 6 A

Przed uruchomieniem systemu sprawdź ciąg kominowy i drożność kanałów. Zatkana siatka lub zagięty przewód aluminiowy potrafi zredukować wydajność nawet o 40%, a wentylator do rozprowadzenia ciepła z kominka wciąż pracuje na pełnych obrotach, marnując prąd.

Koszt systemu rozprowadzenia ciepła z kominka i realne oszczędności na ogrzewaniu

Kompletny system DGP z dwiema turbinami, sterownikiem, filtrami i kanałami kosztuje orientacyjnie 2000-6000 zł. Cena rośnie z liczbą pomieszczeń i długością tras: każdy dodatkowy kanał to 150-300 zł, a każda skrzynka rozprężna z żaluzjami 40-300 zł w zależności od wersji. Turbiny stanowią największy koszt, bo dobre jednostty z łożyskami kulkowymi i termostatem to wydatek rzędu 300-1200 zł za sztukę.

Zwrot inwestycji wynika z obniżenia zużycia gazu lub prądu przez główne źródło ciepła o 20-40% w sezonie grzewczym. W domu 150 m² ogrzewanym gazem za 4000 zł rocznie, oszczędność 1000-1600 zł pokrywa koszt systemu w 2-4 sezonach. W domach z pompą ciepła redukcja jest mniejsza, bo kominek pełni rolę wspomagającą, ale nadal odczuwalna w rachunkach.

Koszt eksploatacji to głównie prąd turbin. Przy pracy 8 h dziennie przez 180 dni sezonu grzewczego, dwie turbiny po 70 W pobierają łącznie 0,14 kW × 8 h × 180 dni = 201,6 kWh rocznie. Przy cenie prądu 0,80 zł/kWh daje to 161 zł rocznie, czyli mniej niż koszt samego filtra powiększonego wymienianego raz na pół roku.

Porównanie wariantów DGP

Najczęstsze błędy w montażu

Brak izolacji kanałów w strefach nieogrzewanych to grzech główny instalatorów-amatorów. Pozorna oszczędność 500 zł na wełnie mineralnej przekłada się na 30% straty ciepła w trasie i konieczność przepalenia większej ilości drewna, żeby uzyskać tę samą temperaturę w sypialni. Za mała średnica kanału (poniżej 125 mm) to drugi częsty błąd, bo ogranicza przepływ i wymusza pracę turbiny na wyższych obrotach, czyli głośniej i z większym poborem prądu.

Brak filtracji powoduje, że drobny pył z komory powietrznej osadza się na meblach i w płucach domowników, a w skrajnych przypadkach zapala się w kanale od iskry z kominka. Zbyt długie trasy kanałów (powyżej 6 m przy pojedynczej turbinie) to klasyczny błąd projektowy: inwestor chce ogrzać sypialnię na piętrze, ciągnie kanał przez cały dom i nie rozumie, dlaczego na końcu czuje ledwo letnie powietrze.

System DGP nie zastępuje wentylacji nawiewnej. Bez dopływu świeżego powietrza kominek zużywa ten sam obieg, co prowadzi do podciśnienia w domu, cofania się spalin i nieprzyjemnego zapachu. Norma PN-EN 13384 wymaga zapewnienia nawiewu minimum 100 m³/h na każdy kilowat mocy kominka.

Konserwacja i przeglądy okresowe

• Filtr przeciwpyłowy: wymiana co 3 miesiące (standardowy) lub co 6 miesięcy (powiększony)
• Łopatki turbin: czyszczenie raz w roku, kontrola łożysk
• Kanały aluminiowe: sprawdzenie szczelności i stanu izolacji przed każdym sezonem
• Żaluzje regulacyjne: czyszczenie z kurzu i sprawdzenie mechanizmów sterujących
• Sterownik: test termostatu i zabezpieczeń elektrycznych

Wymogi przeciwpożarowe przy DGP

Kanały gorącego powietrza przechodzące przez strefy palne (drewniana konstrukcja stropu, poddasze z wełną drzewną) wymagają dodatkowej osłony z blachy nieperforowanej o grubości minimum 0,5 mm. Przejścia przez ściany murowane uszczelnia się masą ogniochronną klasy EI 60 zgodnie z normą PN-EN 1366. Zaniedbanie tych wymogów nie tylko zwiększa ryzyko pożaru, ale i unieważnia polisę ubezpieczeniową w razie szkody.

Dobór mocy turbiny do kubatury pomieszczenia zamyka temat planowania. Przy wymianie powietrza 3 razy na godzinę, salon 50 m³ potrzebuje turbiny 150 m³/h, a sypialnia 35 m³ potrzebuje 105 m³/h. W praktyce dobiera się jedną turbinę o wydajności pokrywającej sumę wymagań wszystkich obsługiwanych pokoi, bo kanały pracują sekwencyjnie, nie jednocześnie.

Pobierz tekstowy schemat instalacji DGP z opisem każdego elementu i jego parametrów. Wystarczy skopiować poniższy układ do notatnika i potraktować jako listę kontrolną przy rozmowie z instalatorem.

Schemat do skopiowania: kominek (komora powietrzna lub płaszcz wodny) → filtr przeciwpyłowy klasy G3/G4 w obudowie 400×400 mm → turbina 70 W z termostatem od 30°C → rozdzielacz 6-drożny → kanały elastyczne aluminiowe Ø125 mm izolowane wełną 25 mm → skrzynki rozprężne z żaluzjami sterowanymi ręcznie → wloty czerpne w pomieszczeniach → sterownik żaluzjowy z czujnikiem temperatury.

Źródła danych i normy: PN-EN 1856 (instalacje dystrybucji powietrza w budynkach), PN-EN 13384 (wymagania dotyczące nawiewu w pomieszczeniach z kominkami), PN-EN 1366 (odporność ogniowa przejść instalacyjnych), parametry techniczne turbin zgodne z kartami katalogowymi producentów urządzeń grzewczych dostępnych na rynku polskim.
