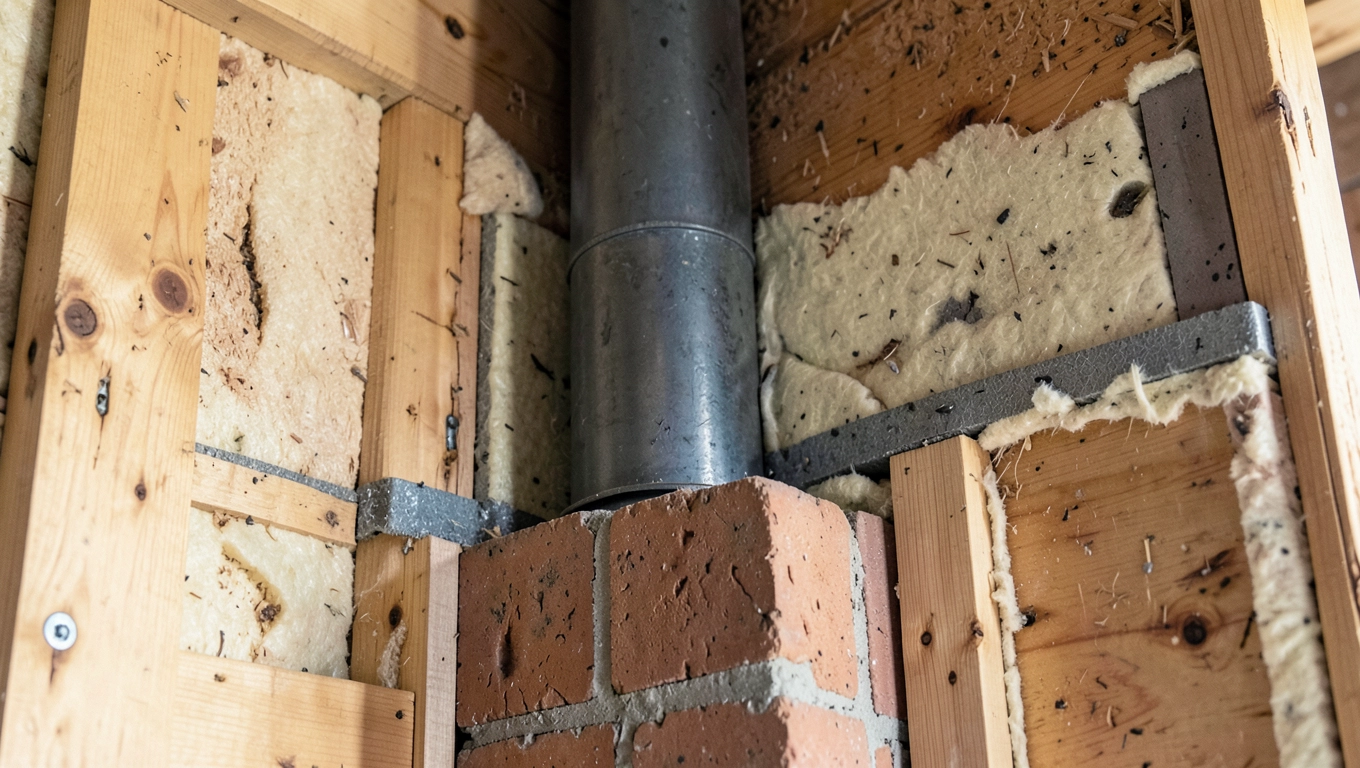

Przejście komina przez ścianę drewnianą – bezpieczny montaż

Robisz instalację kominową w domu z drewnianymi ścianami i już widzisz ten moment, kiedy rura musi przejść przez belkę ręce się pocą, bo jeden zły ruch i pożar gotowy. Ale spokojnie, da się to ogarnąć prosto i bezpiecznie, klucz to dobry otwór z luzem na rozszerzalność, solidna izolacja wełną mineralną w rękawie i osłony przeciwpożarowe, które trzymają normy. Pokażę ci krok po kroku, jak uniknąć pułapek, od wymagań prawnych po ciągłość izolacji budynku, żebyś spał spokojnie, a dom nie stracił na efektywności energetycznej.

• Wymagania norm dla przejścia komina przez drewno
• Rozmiar otworu w ścianie drewnianej pod komin
• Izolacja rękawem w przejściu kominowym
• Ochrona przeciwpożarowa przejścia komina
• Odległość komina od materiałów palnych
• Mostki termiczne w przejściu przez drewno
• Ciągłość izolacji budynku przy kominie
• Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

Wymagania norm dla przejścia komina przez drewno

Normy budowlane w Polsce jasno określają, jak komin musi przechodzić przez drewniane elementy, by nie stworzyć zagrożenia pożarowego. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przejście wymaga klasy odporności ogniowej co najmniej EI 60, co oznacza szczelność i izolacyjność przez godzinę. Drewno pali się szybko, więc kluczowa jest separacja rury spalinowej od konstrukcji nośnej. Musisz zapewnić wentylację i dylatację, bo metal rozszerza się pod wpływem ciepła nawet o kilka milimetrów. Bez tego naprężenia mogą popękać izolacje lub osłabnąć ściana.

Norma PN-EN 1856-1 reguluje systemy kominowe, podkreślając konieczność użycia materiałów niepalnych w strefie przejścia. Dla ścian drewnianych minimalna odległość od palnych elementów to 75 mm, ale z izolacją można ją zmniejszyć. Projektant lub instalator musi to udokumentować w KTM, czyli karcie technicznej montażu. Ignorowanie tych zasad grozi nie tylko mandatem, ale realnym ryzykiem pożar kominowy rozprzestrzenia się błyskawicznie w drewnie. Dlatego zawsze sprawdzaj aktualne wytyczne ITB lub PN-B.

W praktyce oznacza to, że przejście nie może być improwizowane potrzebne są dedykowane płyty i rękawy. Norma wymaga też testów na szczelność dymu i gazów, co blokuje ich przedostawanie się do pomieszczeń. Dla domów jednorodzinnych z poddaszem użytkowym to podstawa bezpieczeństwa całej rodziny. Z doświadczeniem widzę, że ci, którzy skaczą po amatorsku, później żałują lepiej zainwestować w zgodność od razu.

Warto przeczytać: Przejście komina przez strop drewniany

Rozmiar otworu w ścianie drewnianej pod komin

Otwór w drewnianej ścianie pod komin zawsze wycinasz nieco większy niż średnica rury z izolacją, by zostawić luz na rozszerzalność cieplną. Dla typowej rury 130 mm średnicy, z otuliną wełny mineralnej, otwór powinien mieć 180 mm to standard, który pozwala na swobodną pracę materiałów. Zbyt ciasny spowoduje tarcie i uszkodzenie izolacji podczas nagrzewania, a za luźny stworzy szczeliny dla dymu. Mierzysz po stronie wewnętrznej i zewnętrznej, pamiętając o nachyleniu dachu czy ściany.

Kroki cięcia otworu

• Zaznacz środek rury i dodaj promień otworu plus 20-30 mm luzu na dylatację.
• Użyj wiertarki z piłą tarczową lub wyrzynarki z prowadnicą, by krawędzie były proste.
• Po wycięciu sprawdź luz ręką rura musi wchodzić bez oporu, z miejscem na rękaw izolacyjny.
• Oszlifuj krawędzie, by uniknąć zadziorów uszkadzających wełnę.

Taki rozmiar zapewnia, że komin "pływa" w otworze, absorbując ruchy termiczne bez naprężeń. W drewnie, które samo pracuje pod wpływem wilgoci, to klucz do trwałości. Zawsze zostaw minimum 10 mm luzu po każdej stronie, co daje ok. 20 mm luzu całkowitego dla średnicy nominalnej.

Zobacz także: Przejście komina stalowego przez ścianę drewnianą

Przy grubszych izolacjach dostosuj dla podwójnie izolowanych rur kominowych otwór rośnie proporcjonalnie. Testuj suchy montaż przed klejeniem czy mocowaniem, bo poprawki w drewnie to strata czasu i pieniędzy. Dzięki temu unikniesz typowych błędów majsterkowiczów, jak pękająca ściana po pierwszym sezonie grzewczym.

Izolacja rękawem w przejściu kominowym

Rękaw izolacyjny z wełny mineralnej to serce bezpiecznego przejścia owija rurę, tworząc bufor termiczny i mechaniczny. Wybierasz gęstość wełny min. 100 kg/m³, odporną na temperaturę do 600°C, by wytrzymała skoki ciepła. Montujesz go ciasno na rurze, a potem wkładasz w otwór, wypełniając luz pianką lub taśmą. To eliminuje bezpośredni kontakt metalu z drewnem i zapobiega kondensacji. Wełna absorbuje też wibracje od ciągu kominowego.

W gotowych rozwiązaniach rękaw łączy się z płytą uszczelniającą, co upraszcza montaż. Dla ściany 200 mm grubości rękaw ma podobną długość, z zakładkami na końcach. Szczelnie owijasz folią aluminiową, by para nie przenikała. Bez tego wilgoć z drewna osadza się na rurze, tworząc kwasową kondensację żrąca stal. Rękaw zapewnia ciągłą izolację, bez przerw.

Podobne artykuły: Przejście komina przez ścianę murowaną

Zalety wełny mineralnej w rękawie

• Niepalna, klasa A1 nie wspiera pożaru.
• Elastyczna, dopasowuje się do nierówności.
• Dobra akustyka tłumi hałas spalin.
• Trwała na wilgoć, nie gnije jak styropian.

Montaż trwa kwadrans: nasuń rękaw, dociągnij opaskami, włóż w otwór. Ulga po tym wiesz, że izolacja działa równo, bez zimnych stref. W domach drewnianych to must-have dla długowieczności komina.

Zobacz: Koza przejście kominowe przez ścianę drewnianą

Ochrona przeciwpożarowa przejścia komina

Ochrona przeciwpożarowa opiera się na płytach z krzemianu wapnia lub gipsu o klasie EI 60, które blokują ogień i dym. Taka płyta montowana w ramie otworu szczelnie przylega do rury, wypełniając luzy masą ognioodporną. Norma wymaga, by wytrzymała 60 minut bez utraty szczelności. W drewnie to bariera, która daje czas na ewakuację. Bez niej płomienie przejdą w sekundy.

Płyta PDSE to przykład cienka, lekka, ale certyfikowana. Wycinacie w niej otwór pod rurę i mocujecie śrubami do ramy drewnianej. Dodajesz uszczelkę silikonową ognioodporną na styku. To kompletne rozwiązanie, bez kombinowania z luźnymi cegłami czy wełną luzem. Zapewnia szczelność szachtu na lata.

W testach laboratoryjnych takie systemy trzymają parametry nawet po latach. Dla poddaszy z belkami sosnowymi to ochrona przed ukrytym ogniem w stropie. Montaż z instrukcją zero luk, pełna zgodność z BHP. Czujesz ulgę, gdy wszystko siedzi idealnie.

Odległość komina od materiałów palnych

Minimalna odległość komina od drewna to 75 mm, mierzone od zewnętrznej powierzchni rury z izolacją. Norma PN-B-10425 pozwala zmniejszyć do 50 mm z dodatkową osłoną, ale 75 mm z rękawem to złoty środek bezpieczeństwa. To bufor, gdzie temperatura spada poniżej 100°C, uniemożliwiając zapłon. W ścianach z desek czy belek zawsze sprawdzaj po obu stronach.

Dla rur stalowych żaroodpornych odległość liczy się od izolacji, nie gołego metalu. Użyj miarki laserowej dla precyzji błędy o centymetr mogą kosztować dom. Rękaw izolacyjny tworzy ten dystans naturalnie, oszczędzając na dodatkowych blaszkach. W praktyce to wystarcza na kominy do 200 kW mocy.

Przy nachylonych ścianach dostosuj odległość prostopadła do powierzchni. To prawo fizyki: ciepło rozchodzi się radialnie. Zgodność z tym chroni ubezpieczyciela i twoje nerwy podczas kontroli.

Mostki termiczne w przejściu przez drewno

Mostek termiczny w przejściu komina to ucieczka ciepła przez metalową rurę, osłabiająca całą izolację ściany. Rękaw z wełny mineralnej λ=0,035 W/mK eliminuje to, przedłużając ciągłość warstwy ocieplenia. Bez izolacji strata ciepła rośnie o 20-30%, co podnosi rachunki i powoduje pleśń. W domach pasywnych to dyskwalifikuje instalację.

Obliczasz mostek kamerą termowizyjną po montażu zimny punkt to porażka. Gotowe rękawy mają stałą grubość 50 mm, równomiernie izolując. Drewno przewodzi ciepło słabo, ale przerwa w wełnie tworzy tunel konwekcyjny. Z rękawem U=0,25 W/m²K, jak ściana.

W energooszczędnych chatach z bali mostek psuje bilans Q. Rozwiązanie proste, efekt wow na audycie energetycznym. Ciepło zostaje w domu, rodzina czuje komfort.

Ciągłość izolacji budynku przy kominie

Ciągłość izolacji oznacza, że rękaw kominowy nie przerywa warstwy wełny w ścianie czy poddaszu. Dopasowujesz grubość rękawa do izolacji budynku, np. 200 mm dla stropu. To zapobiega kondensacji na styku i mostkom. W dachach z krokwi rękaw wchodzi między warstwy, zachowując λ bez zmian.

Jak zapewnić ciągłość

• Dopasuj rękaw do grubości ściany.
• Wypełnij luzy wełną luzem lub taśmą.
• Użyj membrany paroprzepuszczalnej na styku.
• Sprawdź termowizją po ociepleniu.

W poddaszach użytkowych to klucz do suchości i ciepła. Bez przerw budynek oddycha równo, bez wilgoci w belkach. Idealne dla drewnianych konstrukcji.

Średnice przejść komina przez ścianę drewnianą

Przejścia kominowe dostępne są od 80 do 200 mm średnicy, pasując do większości domowych kotłów gazowych czy węglowych. Dla rury 80 mm otwór 120 mm, dla 200 mm 260 mm. Tabela poniżej pokazuje dopasowanie z luzem 40 mm średnicy całkowitej.

Dla podwójnie izolowanych rur dodaj 20 mm do otworu. Wybór pod typ komina sprawdź w dokumentacji. To uniwersalność dla każdego projektu.

Elastyczność rozmiarów pozwala na retrofit w starych domach. Zawsze suchy montaż pierwszy. Dzięki temu zero niespodzianek przy paleniu.

Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

• Jak bezpiecznie przeprowadzić komin przez drewnianą ścianę?

  Sprawa jest prosta tnij otwór nieco większy niż rura z izolacją, np. dla 130 mm komina zrób 180 mm. Użyj gotowego zestawu jak COQISOL: płyta PDSE blokuje ogień i dym, a rękaw izolacyjny daje bufor 75 mm od drewna. Zero improwizacji, pełna zgodność z normami i luz na rozszerzalność cieplną, żeby nic nie pękło przy nagrzewaniu.

• Jaki rozmiar otworu wyciąć w ścianie drewnianej pod komin?

  Dla typowego komina 130 mm z izolacją otwór ma 180 mm idealnie pasuje do COQISOL. Zestawy są od 80 do 200 mm, więc dobierz pod swoją rurę. Zawsze zostaw luz na dylatację, bo metal się rozszerza, a drewno nie lubi ciasnoty. Mierz dwa razy, tnij raz.

• Czym jest COQISOL i dlaczego warto go użyć?

  To duet płyty PDSE i rękawa izolacyjnego kompletne przejście gotowe do montażu. Płyta zapewnia szczelność szachtu i ochronę EI 60 przeciwpożarową, rękaw izoluje termicznie i trzyma 75 mm dystansu od palnych materiałów. Eliminuje mostki termiczne, ciągnie izolację budynku i oszczędza na dodatkowych otulinach. Proste, profesjonalne i bez luk.

• Jak uniknąć pożaru przy przejściu komina przez drewno?

  Klucz to izolacja i odległość: rękaw COQISOL daje minimum 75 mm bufora termicznego od drewna, co spełnia normy. Płyta PDSE blokuje ogień i dym, zero mostków. Nie używaj luźnej wełny mineralnej bez osłon tu masz wszystko w jednym, dedykowane do podwójnie izolowanych rur kominowych.

• Czy COQISOL eliminuje mostki termiczne w ścianie?

  Tak, rękaw zapewnia ciągłość izolacji poddasza czy ściany ciepło nie ucieka w przejściu, bez kondensacji i pleśni. Idealne do energooszczędnych domów z drewnianymi elementami. Montujesz i masz bilans termiczny bez wpadek.

• Co zrobić, jeśli nie znam rozmiaru komina lub mam wątpliwości?

  Sprawdź średnicę rury z izolacją i dobierz COQISOL z tabeli (80-200 mm). Jeśli to seria KTM czy inna, dzwoń po radę woj. mazowieckie, fachowcy pomogą. Lepiej spytać niż ryzykować błędy montażowe. Towar czasem znika, więc sprawdzaj dostępność.
